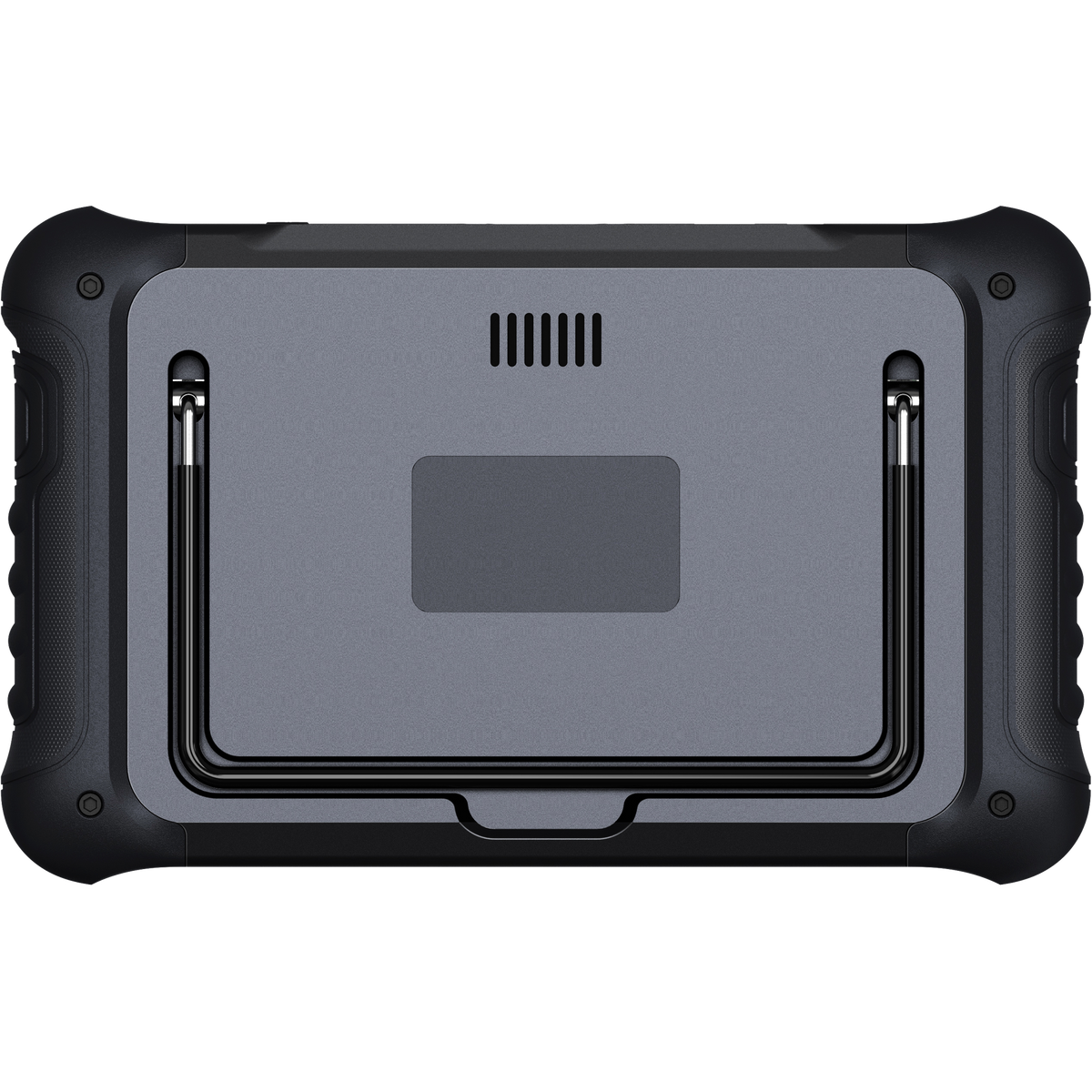

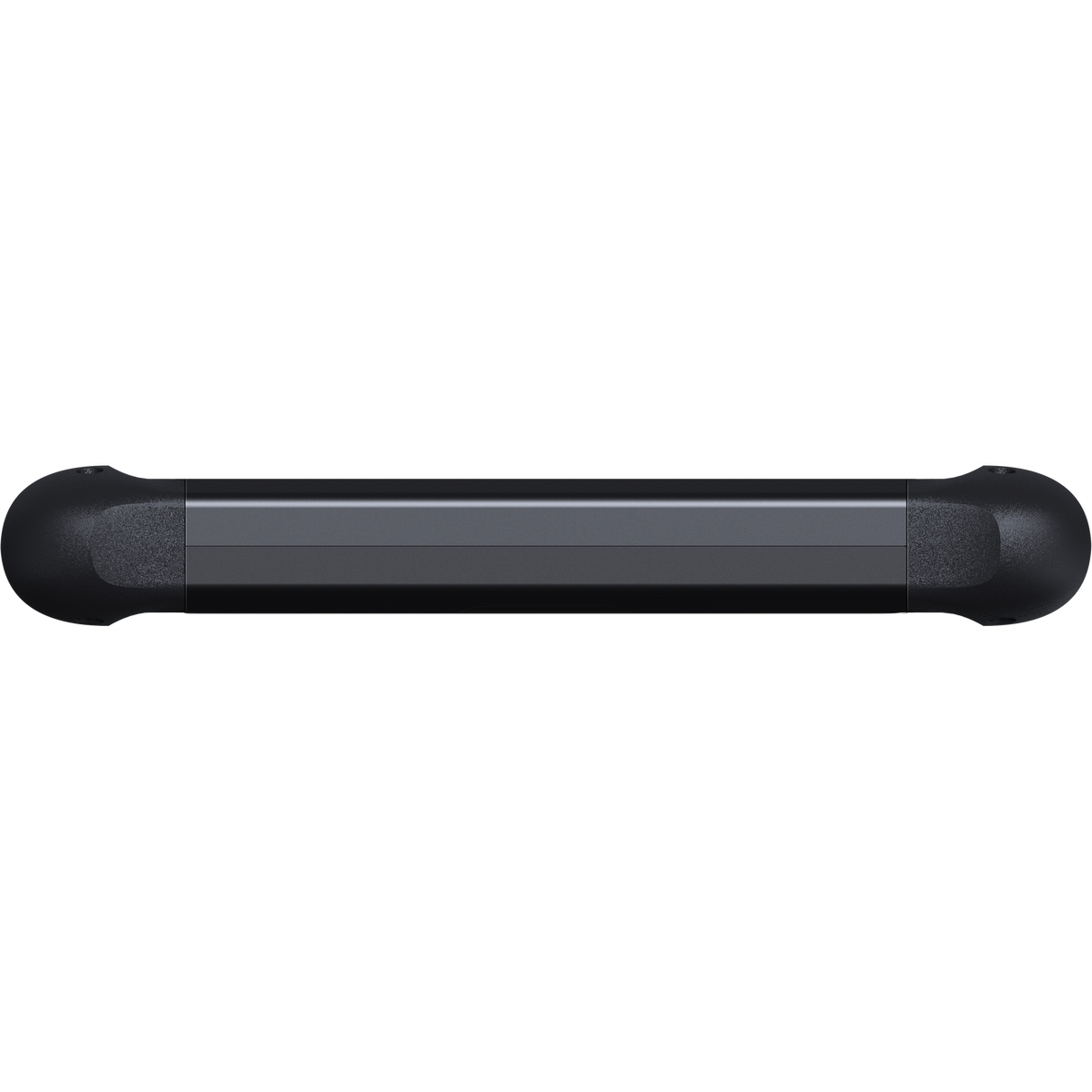

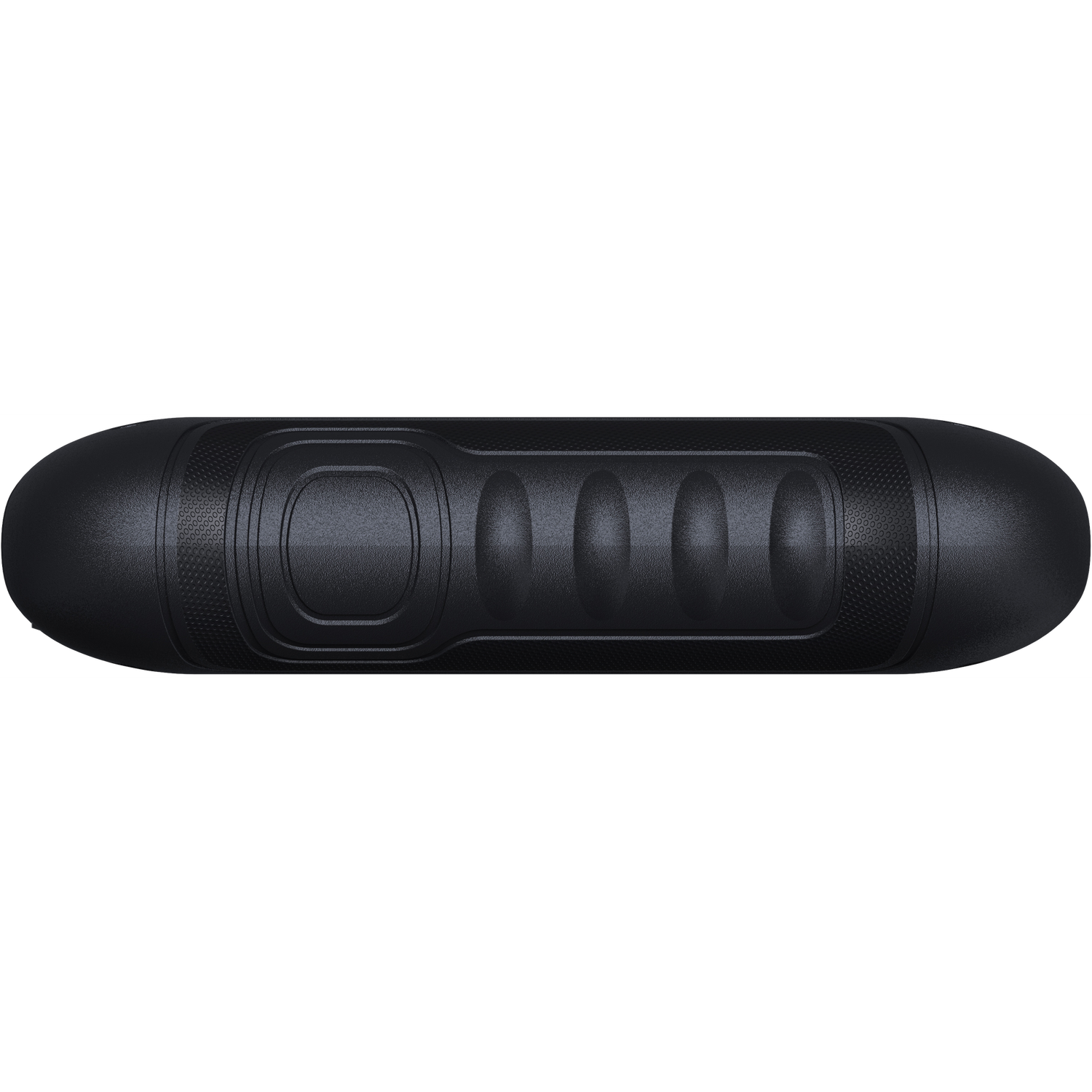

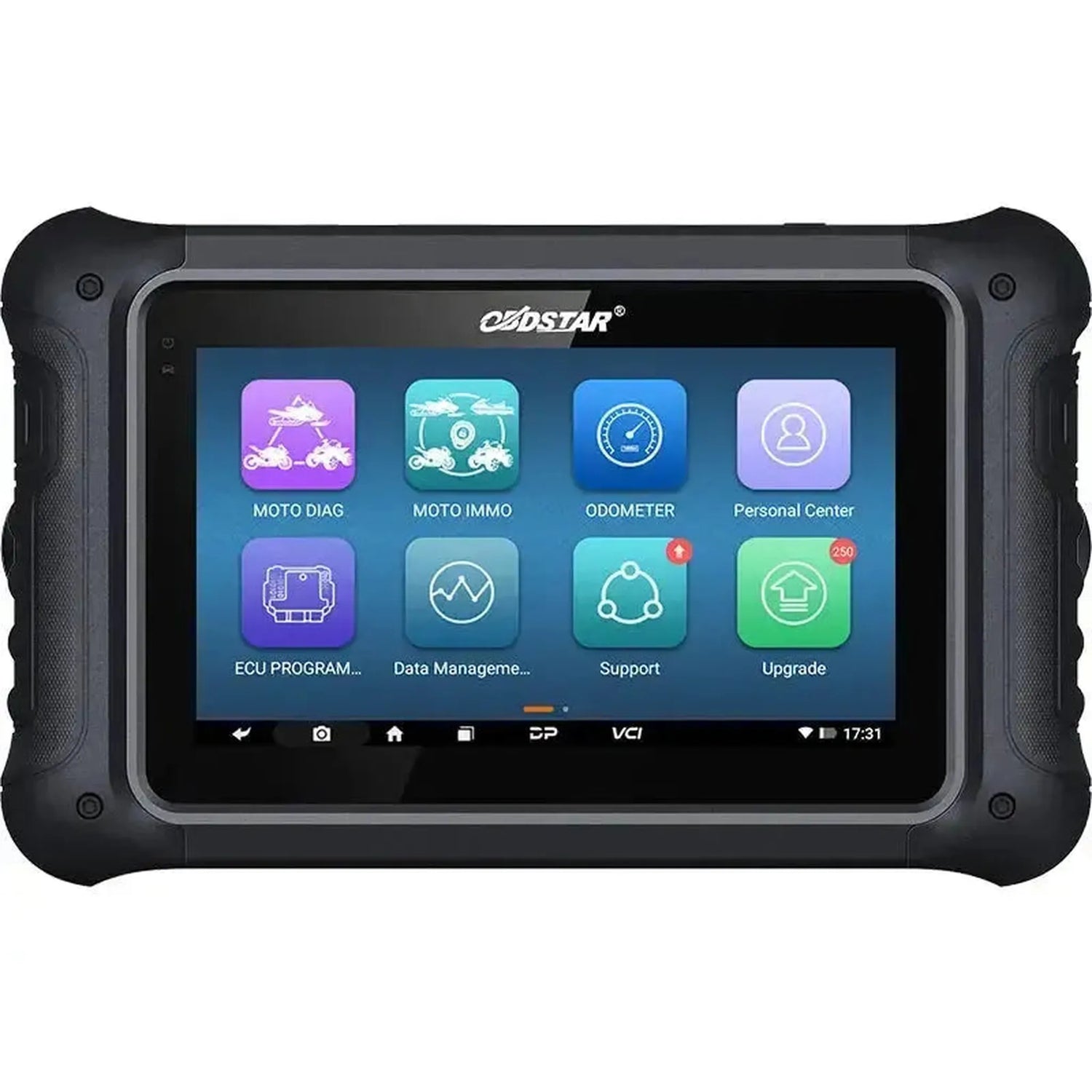

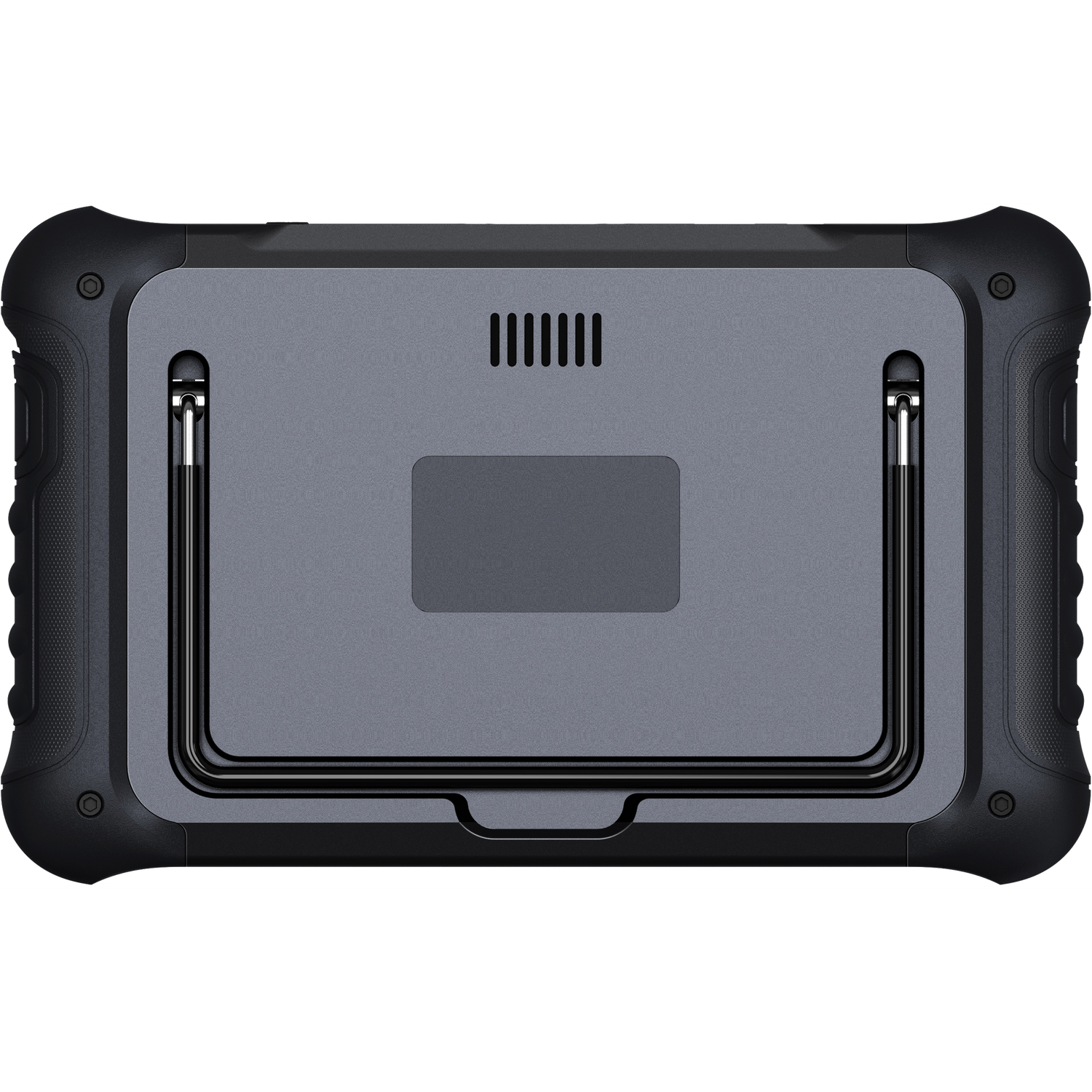

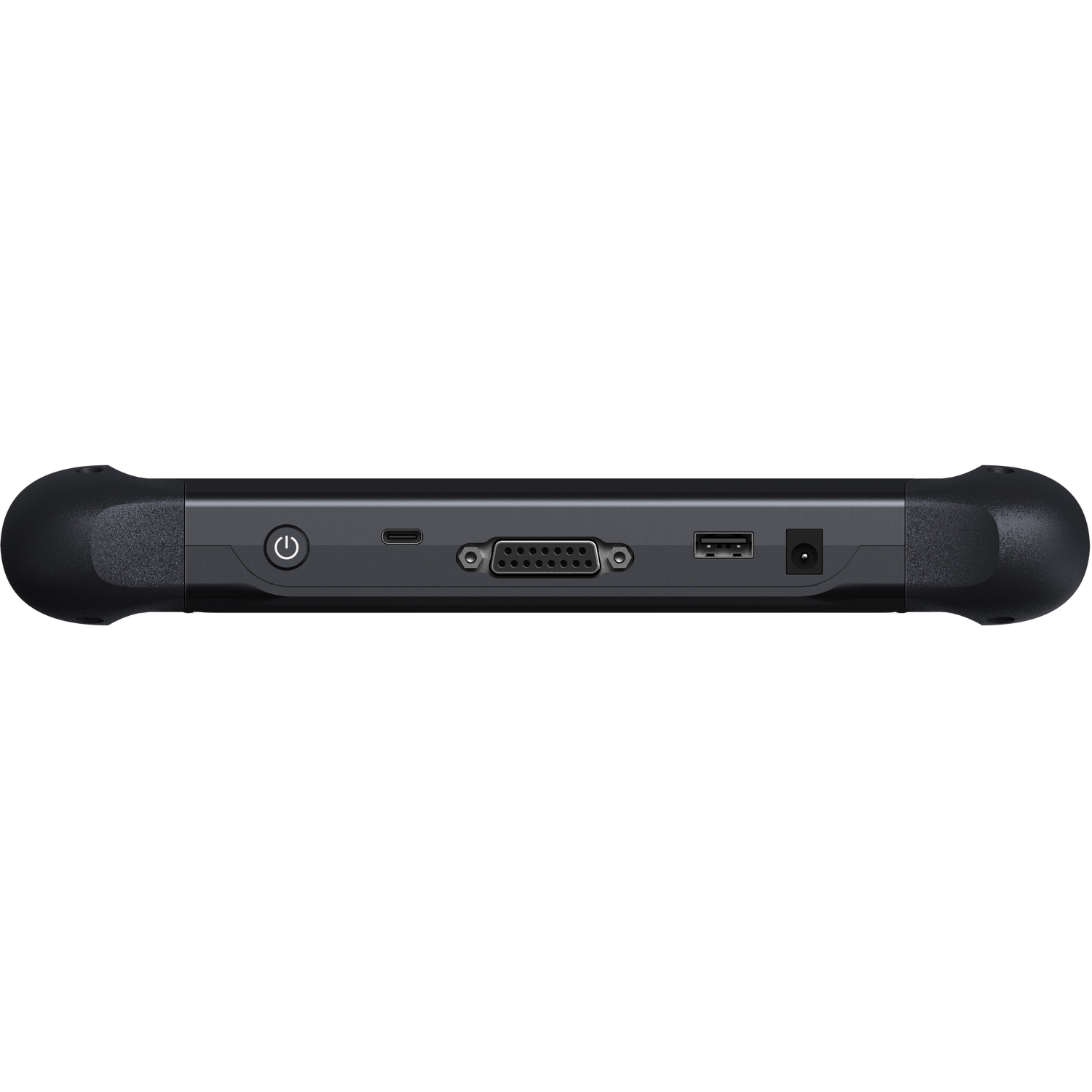

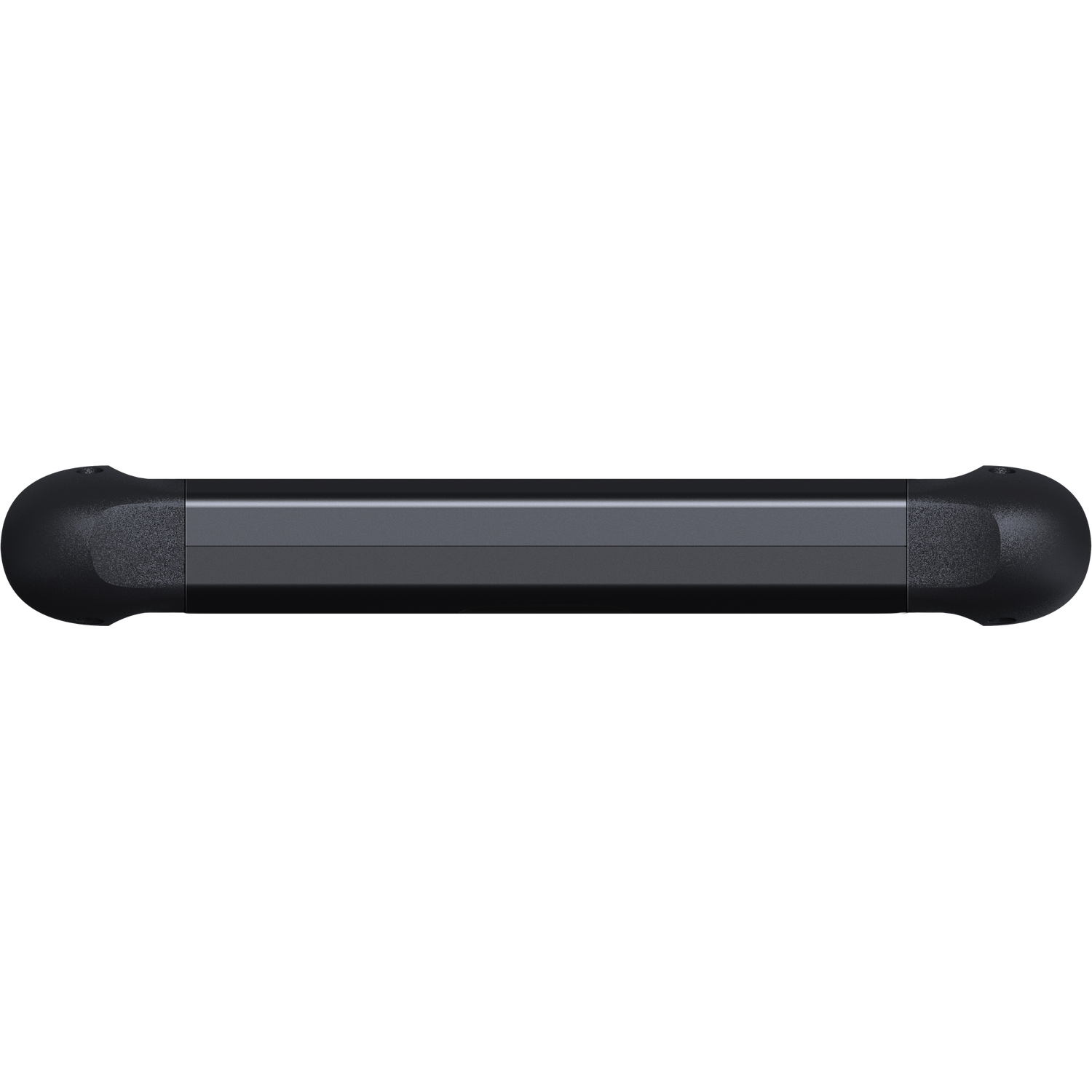

OBDSTAR MS70 | Strumento diagnostico | Motociclette

Funzioni diagnostiche

OBDSTAR MS70 offre diagnostica completa per motociclette e veicoli ricreativi leggeri. Lo strumento comunica con l'ECU della motocicletta e fornisce accesso ai codici di errore, dati live e test attuatori.

• Lettura codici di errore: Estrazione dei codici di guasto memorizzati e attivi dalla centralina del veicolo.
• Cancellazione codici di errore: Eliminazione dei messaggi di errore dopo la riparazione o il controllo eseguito.
• Flussi dati live: Visualizzazione in tempo reale dei dati dei sensori in formato testo, diagramma d'onda o strumento per un'analisi mirata dei guasti.
• Test attuatori: Comando dei componenti e degli attuatori per controllare il funzionamento.
• Impostazioni ECU: Regolazione delle impostazioni e dei parametri nella centralina di gestione del motore.
• Programmazione: Programmazione di componenti e parametri ECU per il corretto funzionamento dopo la sostituzione.
• Riconoscimento VIN automatico: Identificazione automatica del veicolo tramite numero VIN.
• Diagnostica guidata dei guasti: Guida diagnostica passo dopo passo con bollettini tecnici e dati di supporto.
• Registrazione e visualizzazione dati: Acquisizione e riproduzione dei flussi dati in tempo reale per l'identificazione di guasti dei sensori e dei componenti.

Funzioni di servizio e manutenzione

MS70 supporta molteplici funzioni di servizio e manutenzione per motociclette e veicoli correlati. La disponibilità delle funzioni può variare in base al marchio, al modello e all'anno di fabbricazione.

Motore e catena cinematica

• Ripristino servizio olio: Azzeramento dell'intervallo di manutenzione dopo un cambio olio eseguito.
• Regolazione del regime di minima: Impostazione del corretto regime di minima del motore.
• Ripristino sensore posizione farfalla: Calibrazione del sensore di posizione della farfalla dopo la sostituzione o la pulizia.
• Ripristino valori adattativi: Cancellazione dei valori di adattamento appresi nella centralina di gestione del motore.
• Ripristino rapporto aria-combustibile: Azzeramento dei valori A/F per la corretta regolazione della miscela.
• Regolazione valore CO: Adattamento del valore CO per la regolazione delle emissioni e la taratura.

Sistemi frenanti e di stabilità

• Spurgo sistema frenante ABS: Procedura di spurgo del sistema ABS dopo la manutenzione dei freni.

Sistemi elettronici

• Ripristino ECU: Ritorno della centralina alle condizioni iniziali dopo la riparazione o la sostituzione.
• Calibrazione odometro: Adattamento del chilometraggio nel quadro strumenti.

Funzioni speciali e capacità

Oltre alla diagnostica ordinaria, MS70 dispone di funzioni specifiche che supportano il processo diagnostico e rendono lo strumento idoneo per diverse categorie di veicoli.

• Diagnostica guidata dei guasti: Guida passo dopo passo nella ricerca e nella risoluzione dei problemi.
• Bollettini tecnici: Accesso alla documentazione tecnica e alle soluzioni per guasti noti.
• Dati di supporto diagnostico (diag socket): Dati di riferimento per l'identificazione e l'interpretazione dei connettori diagnostici.
• Visualizzazione multipla dei flussi dati: Visualizzazione dei dati in formato testo, diagramma d'onda o strumento.
• Modalità EOL: Funzionalità End-of-Line per le procedure successive alla produzione o al montaggio.
• Ripristino memoria trasmissione: Cancellazione dei dati memorizzati nel controllo della trasmissione.
• Cancellazione memoria computer: Cancellazione completa dei dati memorizzati nel computer del veicolo.
• Programmazione ECU: Programmazione e riprogrammazione dei moduli ECU.
• Assistenza tecnica esterna: Supporto da remoto fornito da tecnici OBDSTAR tramite connessione Internet.
• Aggiornamento software con un clic: Aggiorna il software tramite connessione WiFi senza operazioni aggiuntive.

Marchi di veicoli supportati

MS70 supporta un'ampia gamma di marchi di motociclette, scooter e veicoli da tempo libero provenienti da diverse aree geografiche.

• Europa: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, HM, Husqvarna, KTM, Moto Guzzi, Peda Motor, Peugeot, Piaggio, RBS, Rieju, Royal Alloy, Triumph, Vespa
• Asia: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, WYhonda, XGJAO, Yamaha
• America: BRP, Harley-Davidson, Indian, Polaris, Victory
• Cina: CFMOTO, Haojue, Linhai, QJBENELLI, Shineray, Zontes

Accessori e ampliamenti opzionali

MS70 può essere ampliato con diversi adattatori diagnostici specifici del marchio per collegarsi a connettori diagnostici non standard di vari marchi di motociclette.

Moduli hardware e accessori

• Adattatore diagnostico M008 (Kawasaki): Cavo di prolungamento per il collegamento dello strumento di lettura alla porta diagnostica specifica delle motociclette Kawasaki.
• Adattatore diagnostico M009 (Kawasaki): Cavo diagnostico con connettore specifico per la lettura di determinati modelli Kawasaki.
• Adattatore diagnostico M011 (Kawasaki): Adapter per il collegamento dello strumento diagnostico al connettore diagnostico a 6 pin di diverse motociclette Kawasaki.
• Adattatore diagnostico M013 (Lifan/Suzuki): Cavo di prolungamento per il collegamento alla porta diagnostica di specifiche motociclette Lifan e Suzuki.
• Adattatore diagnostico M014 (Suzuki): Cavo diagnostico speciale per la lettura di motociclette Suzuki con connessione non standard.
• Adattatore diagnostico M020 (AEON/Benelli/Benelli DSK): Adapter per la comunicazione con l'ECU di motociclette dei marchi AEON, Benelli e Benelli DSK.
• Adattatore diagnostico M022A (Benelli/Benelli DSK): Cavo diagnostico per la lettura di sistemi specifici su motociclette Benelli e Benelli DSK.
• Adattatore diagnostico M023 (Suzuki): Cavo di prolungamento per diagnosi su modelli Suzuki che utilizzano un connettore specifico a 4 pin.
• Adattatore diagnostico M028 (PGO): Cavo adapter per il collegamento dello scanner alla porta diagnostica di scooter e motociclette PGO.
• Adattatore diagnostico M029 (Yamaha): Cavo speciale per il collegamento alla porta diagnostica su diverse motociclette e scooter Yamaha.
• Adattatore diagnostico M030 (Hartford): Cavo diagnostico progettato specificamente per la porta diagnostica su motociclette Hartford.
• Adattatore diagnostico M040 (BMW): Cavo di prolungamento per il collegamento al connettore diagnostico rotondo a 10 pin di motociclette BMW più datate.
• Adattatore diagnostico M043 (BRP): Cavo per la lettura di veicoli Bombardier Recreational Products (BRP) con porta a 6 pin.
• Adattatore diagnostico M045 (Shineray): Cavo di prolungamento per la porta diagnostica su motociclette del marchio Shineray.
• Adattatore diagnostico M046 (Benelli-ABS): Adapter specifico per la lettura del sistema ABS su motociclette Benelli.
• Adattatore diagnostico M047 (Vespa): Cavo diagnostico per il collegamento al connettore ECU specifico di scooter Vespa.
• Adattatore diagnostico M048 (Aprilia): Cavo di prolungamento progettato per la porta diagnostica di diverse motociclette Aprilia.
• Adattatore diagnostico M052 (Royal Enfield): Adapter per il collegamento dello strumento di lettura al connettore diagnostico di modelli Royal Enfield.
• Adattatore diagnostico M055 (Honda): Cavo di prolungamento per il collegamento alla porta diagnostica a 16 pin di specifiche motociclette Honda.
• Adattatore diagnostico M056 (Kymco): Cavo speciale per diagnosi su motociclette e scooter Kymco con connettore non standard.
• Adattatore diagnostico M061 (Yamaha): Cavo di prolungamento per la comunicazione con l'ECU su specifiche motociclette Yamaha.
• Convertitore N001 (Sistema ROJO/AVIC EFI): Convertitore per il collegamento con motociclette equipaggiate con sistema ROJO o AVIC EFI.
• Adattatore diagnostico N043 (BRP): Adapter per diagnosi su veicoli BRP con connettore specifico a 4 pin.
• Adattatore diagnostico N052 (Royal Enfield): Cavo di prolungamento per il collegamento alla porta diagnostica di motociclette Royal Enfield.

Informazioni sulla licenza

OBDSTAR MS70 viene fornito con una licenza software valida per un anno dalla data di attivazione. Durante questo periodo, l'utente ha accesso a tutti gli aggiornamenti software disponibili per motociclette, scooter, ATV e UTV supportati da OBDSTAR.

• Periodo di licenza: Validità di 1 anno a partire dall'attivazione dell'apparecchio.
• Aggiornamenti software: Gli aggiornamenti aggiungono nuovi marchi e modelli di motociclette, estendono le funzioni diagnostiche e migliorano il supporto dei protocolli esistenti.
• Funzioni avanzate: Funzioni quali aggiornamenti con un clic tramite WiFi e assistenza tecnica esterna fornita dai tecnici OBDSTAR richiedono una licenza attiva.
• Dopo la scadenza della licenza: Lo strumento continua a funzionare con l'ultima versione software scaricata, ma i nuovi aggiornamenti e l'accesso alle funzioni online non sono più disponibili senza rinnovo.

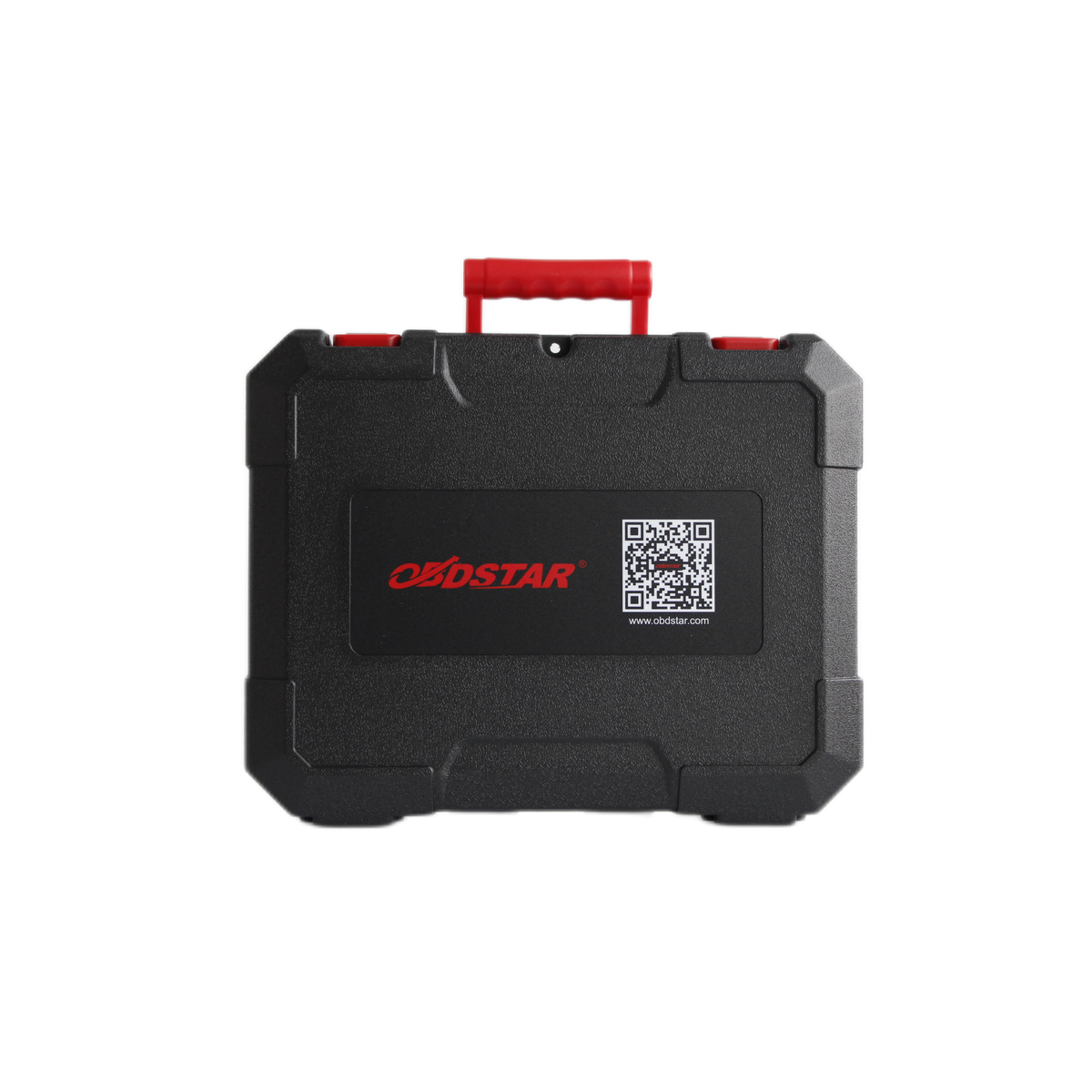

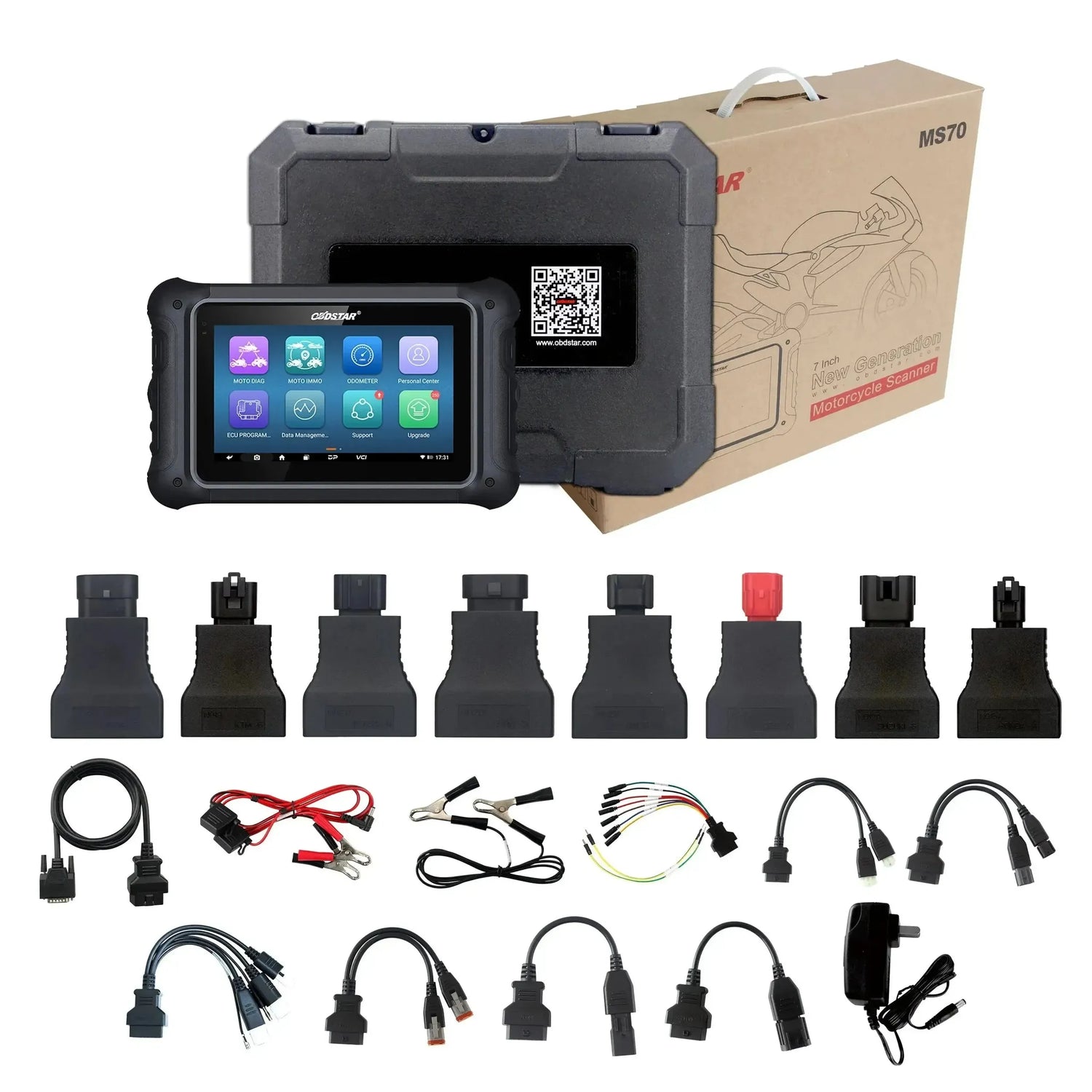

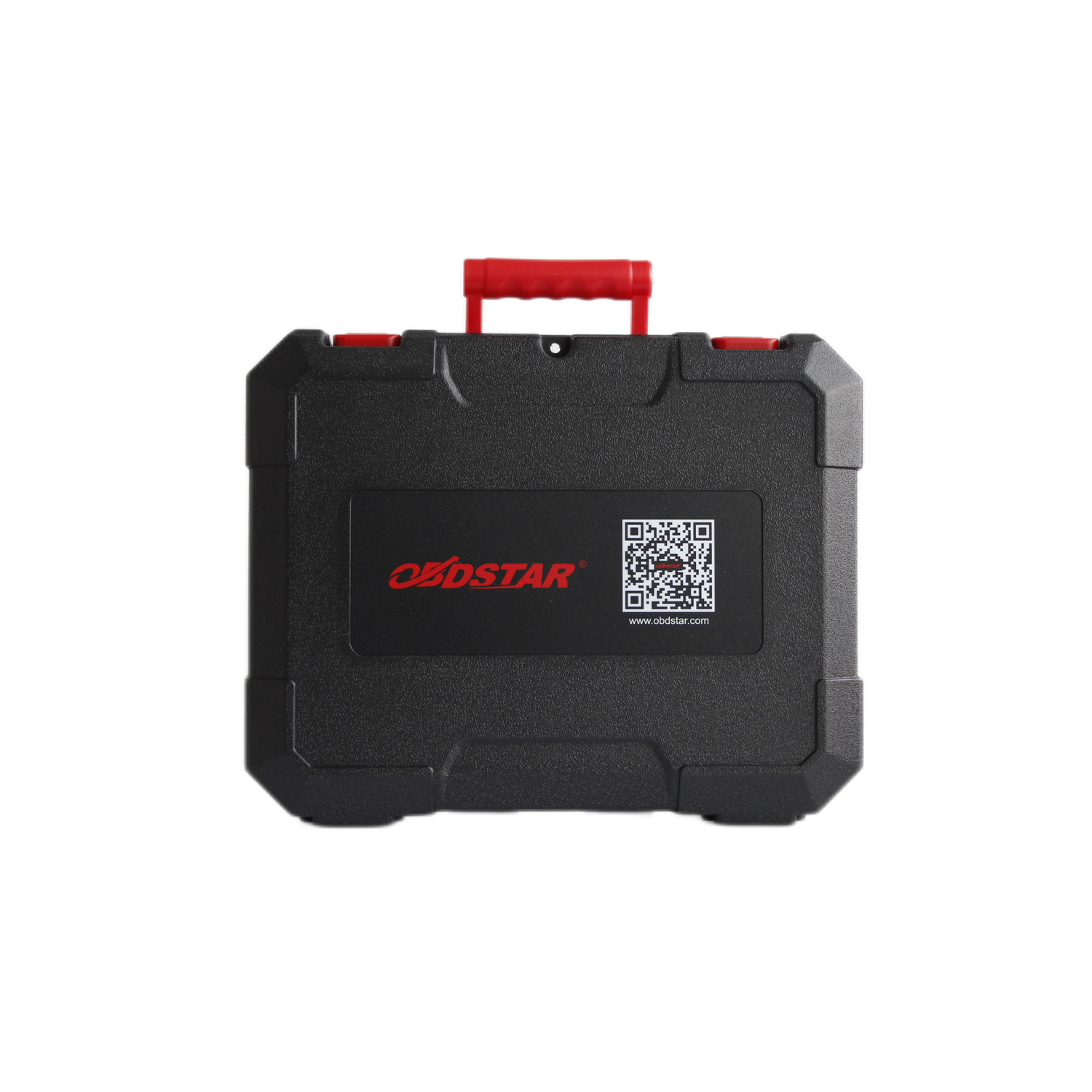

Contenuto della confezione

• 1x Strumento di lettura OBDSTAR MS70
• 1x caricabatterie 12V2A
• 1x Cavo principale M001A
• 1x Cavo di alimentazione M002
• 1x Cavo di massa M002A
• 1x Jumper multifunzione M003A
• 1x Adapter N004 (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x Adapter M005 (Kawasaki)
• 1x Adapter M006 (Kawasaki)
• 1x adattatore N012A (Suzuki)
• 1x adattatore N015A (Honda)
• 1x adattatore M018A (Yamaha)
• 1x adattatore N019 (KTM)
• 1x adattatore N021A (Aeon/Benelli/Benelli DSK/Zongshen/Lifan/Xinyuan/Wangjiang/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x adattatore N026 (SYM)
• 1x adattatore N027 (Kymco/Kawasaki)
• 1x adattatore M034 (Harley-Davidson)
• 1x adattatore M037 (Ducati)
• 1x Adattatore OBD N041
• 1x adattatore M042A (Indian/Victory)
