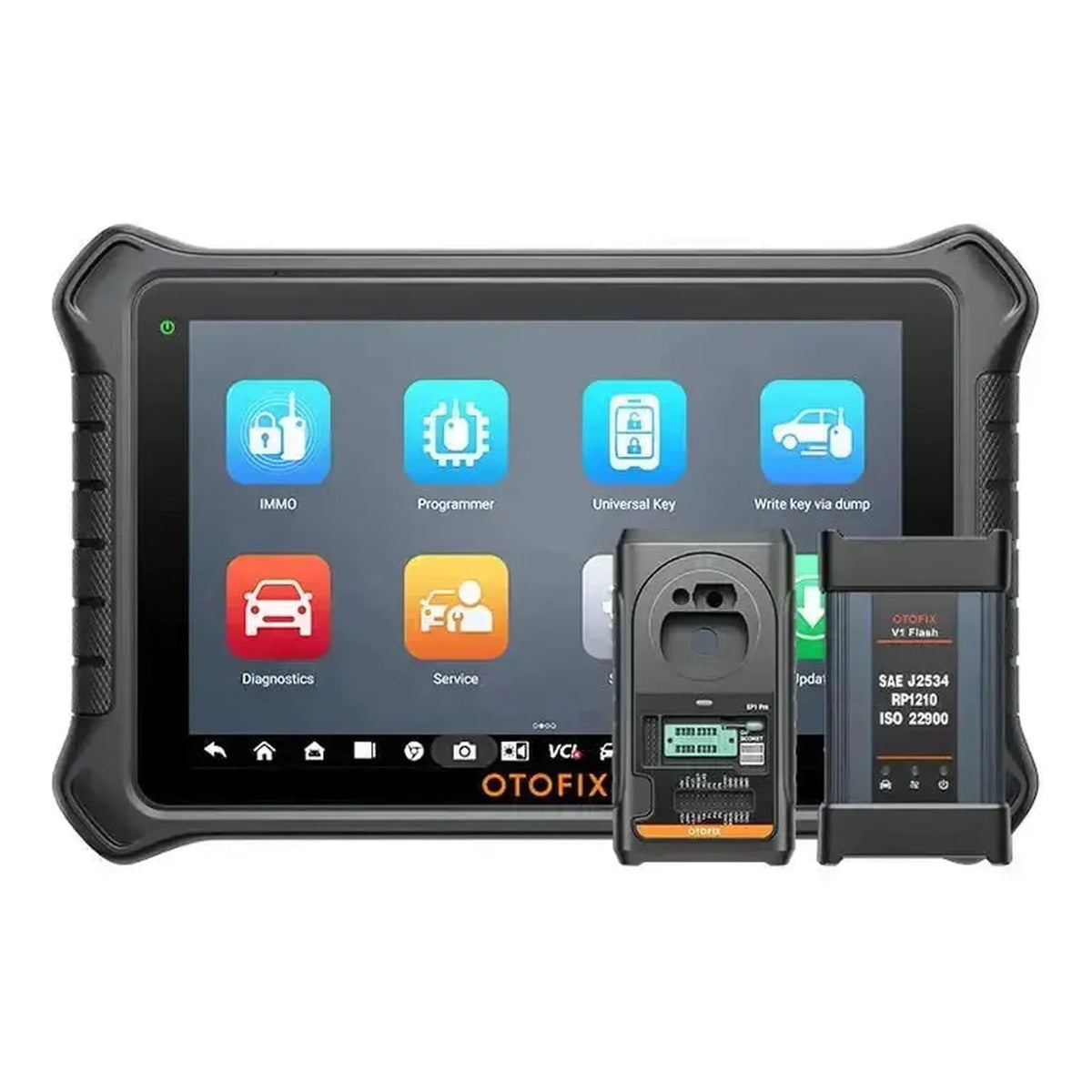

OTOFIX IM2 | Programmatore chiavi | Auto

Funzioni diagnostiche

L'OTOFIX IM2 offre diagnosi completa di tutti i sistemi a livello OEM, permettendo la lettura e il test di tutti i sistemi elettronici del veicolo. AutoVIN accelera il riconoscimento del veicolo e l'esecuzione di scansioni complete del sistema.

• Auto VIN: Identificazione automatica del veicolo tramite VIN per una selezione rapida del profilo veicolo corretto.
• Lettura e cancellazione dei codici di guasto: Lettura e cancellazione dei DTC su tutti i sistemi veicolo supportati.
• Live Data: Visualizzazione in tempo reale dei valori dei sensori e dei parametri durante il funzionamento del veicolo.
• Freeze Frame Data: Visualizzazione degli snapshot salvati con i valori dei sensori al momento in cui è stato registrato un codice di guasto.
• Informazioni ECU: Lettura dell'identificazione ECU, versione del software e dati hardware.
• Test attivo: Comando degli attuatori e dei componenti per controllare il funzionamento senza azionamento manuale.
• Codifica online e offline: Adattamento delle impostazioni ECU tramite codifica basata su server o manuale offline (la codifica online non è disponibile per Mercedes-Benz).
• Programmazione ECU: Programmazione ECU offline incluso il flash di ECU vuote e l'aggiornamento del software ECU esistente.
• Funzione nascosta: Attivazione di funzioni veicolo nascoste (non disponibile per Mercedes-Benz).
• Funzione guidata: Procedure guidate per riparazioni specifiche (non disponibile per Mercedes-Benz, BMW e JLR).
• DoIP e CAN-FD: Supporto per protocolli di comunicazione moderni (adattatori aggiuntivi richiesti).

Funzioni di programmazione chiavi e EEPROM

L'IM2 è stato sviluppato principalmente per la programmazione di chiavi e il lavoro IMMO. Il dispositivo supporta sia procedure OBD che lavoro da banco tramite il programmatore XP1 Pro.

• Read/Write EEPROM: Lettura e scrittura dei dati EEPROM per componenti chiave e immobilizzatore.
• Read/Write MCU: Lettura e scrittura dei microcontrollori per attività di programmazione estesa.
• Read/Write Engine ECU: Accesso alle ECU motore per lettura dati e riprogrammazione.
• Read/Write IMMO ECU: Lettura e scrittura delle ECU immobilizzatore per programmazione e reset delle chiavi.
• IMMO ECU Reset e Adattamento: Cancellazione dei dati IMMO originali e attivazione di un componente IMMO sostitutivo.
• IMMO ECU Refresh e Codifica: Esecuzione di adattamenti, abbinamento e personalizzazione dei sistemi IMMO.
• IMMO Data Backup e Restore: Creazione di un backup dei dati IMMO prima della programmazione della chiave e ripristino se necessario.
• Read PIN/CS Code: Lettura dei codici PIN e CS in caso di perdita di tutte le chiavi originali.
• Add Key e Key Learning: Aggiunta di chiavi extra o sostituzione di chiavi esistenti tramite OBD o bench.
• Key Generation: Generazione di dati immobilizzatore per aggiungere una nuova lama o chiave intelligente.
• Key Deletion: Rimozione delle chiavi non più necessarie dal sistema.
• Remote Control Learning: Generazione di telecomandi sostitutivi in caso di perdita dell'originale.
• Universal Key Information Detection: Rilevamento delle informazioni della chiave per chiavi universali.
• Write Key to ECU by Programmer: Scrittura di una chiave nella ECU tramite il programmatore.
• Key Unlocking: Sblocco delle chiavi usate per il riutilizzo.
• Frequency Detection: Misurazione della frequenza dei telecomandi per il controllo.
• Chip Simulation: Simulazione di chip chiave (richiede APB112 opzionale).
• Programmazione chiave da dump: Programmazione di una chiave basata su un dump EEPROM.
• Telecomando learning: Apprendimento dei telecomandi di accesso sul veicolo.

Funzioni di servizio e manutenzione

OTOFIX IM2 supporta più di 40 funzioni di servizio e manutenzione. Le funzioni disponibili possono variare in base alla marca, al modello e all'anno di costruzione del veicolo.

Motore e catena cinematica

• Reset della spia di servizio olio: Azzeramento dell'indicatore di manutenzione dopo il cambio olio.
• Rigenerazione filtro antiparticolato: Forzatura della rigenerazione DPF per ridurre il carico di particolato.
• Reset del sistema post-trattamento: Azzeramento del sistema di post-trattamento allo scarico dopo la manutenzione.
• Codifica iniettori: Codifica dei nuovi iniettori in base ai loro valori di taratura unici.
• Apprendimento valvola acceleratore: Insegnamento della posizione della valvola acceleratore dopo la sostituzione o la pulizia.
• Apprendimento turbo VGT: Insegnamento della geometria variabile del turbocompressore.
• Apprendimento valvola EGR: Insegnamento delle posizioni della valvola EGR dopo la sostituzione.
• Apprendimento posizione albero a camme: Insegnamento della posizione dell'albero a camme alla centralina motore.
• Test di equilibrio cilindri: Prova per verificare l'equilibrio tra i cilindri.
• Reset rapporto aria/carburante: Azzeramento dei valori di adattamento del rapporto aria-carburante.
• Inizializzazione pompa acqua elettrica: Inizializzazione della pompa acqua azionata elettricamente.
• Servizio liquido di raffreddamento e refrigerante: Funzione di manutenzione per i sistemi di raffreddamento.
• Reset regolatore: Azzeramento dei regolatori dopo la sostituzione o la manutenzione.

Trasmissione e azionamento

• Apprendimento frizione trasmissione: Insegnamento dei valori di adattamento della frizione nella trasmissione.
• Apprendimento frizione: Procedura di adattamento della frizione.
• Reset valori di adattamento trasmissione: Azzeramento dei valori di adattamento nel controllo della trasmissione.

Sistemi frenanti e di stabilità

• Servizio freno di stazionamento elettronico: Apertura e chiusura dell'EPB per i lavori di frenatura.
• Spurgo sistema frenante ABS: Spurgo automatizzato del sistema ABS.
• Spurgo impianto frenante: Spurgo del sistema frenante idraulico.
• Calibrazione sensore angolo sterzo: Calibrazione del sensore angolo sterzo dopo l'allineamento o la sostituzione.

Sterzo e chassis

• Reset sensore pressione pneumatici: Azzeramento e insegnamento dei sensori TPMS.
• Adattamento misura pneumatici: Modifica della misura dei pneumatici nel software del veicolo.
• Calibrazione sospensione pneumatica: Calibrazione dei sensori di altezza della sospensione pneumatica.
• Calibrazione controllo adattivo della velocità: Calibrazione del radar o dei sensori ACC.

Carrozzeria e sistemi di comfort

• Inizializzazione finestrini, portiere e tetto: Inizializzazione di finestrini, portiere e tetti scorrevoli elettrici.
• Inizializzazione tetto scorrevole: Procedura di inizializzazione del tetto scorrevole.
• Calibrazione sedile: Calibrazione della memoria del sedile dopo la sostituzione o la riparazione.
• Calibrazione faro: Calibrazione dei fari adattivi.
• Calibrazione sensore pioggia e luce: Calibrazione del sensore di pioggia e luce.
• Servizio climatizzazione: Funzioni di manutenzione per il sistema di climatizzazione.

Sistemi elettrici e di sicurezza

• Registrazione batteria: Registrazione di una nuova batteria nel sistema del veicolo.
• Reset airbag: Azzeramento del sistema airbag dopo l'attivazione.
• Reset sistema start-stop: Azzeramento del sistema start-stop.
• Calibrazione dati modulo gateway: Calibrazione dei dati nel modulo gateway.
• Reset modulo FRM: Azzeramento del modulo footwell (FRM).
• Servizio batteria ad alta tensione: Funzioni di manutenzione per la batteria HV di veicoli ibridi ed elettrici.
• Disattivazione sistema ad alta tensione: Messa in sicurezza del sistema HV.
• Calibrazione sensore resolver: Calibrazione del sensore resolver negli azionamenti elettrici.

Altre funzioni di servizio e manutenzione

• Correzione del contachilometri: Regolazione del chilometraggio dopo la sostituzione della strumentazione.
• Modifica della lingua: Cambio della lingua del menu del veicolo.
• Ripristino della cronologia di manutenzione: Azzeramento della cronologia dei servizi nel sistema del veicolo.
• Disattivazione o attivazione della modalità trasporto: Attivazione o disattivazione della modalità di trasporto.
• Configurazione del limitatore di velocità e della PTO: Impostazione del limitatore di velocità e dell'asse di rinvio.

Funzioni speciali e capacità

Oltre alle funzioni di diagnosi e manutenzione standard, l'IM2 offre una serie di capacità aggiuntive che ampliano i processi di lavoro in officina.

• Modalità Smart: Procedure guidate che conducono l'utente passo dopo passo attraverso la programmazione delle chiavi, ideale per tecnici meno esperti.
• Modalità Expert: Accesso diretto alle singole funzioni IMMO per specialisti di chiavi esperti con compiti più complessi.
• Remote Expert: Possibilità di ricevere assistenza a distanza da uno specialista durante un intervento.
• Cloud Report Management: Gestione e archiviazione online dei rapporti diagnostici.
• SCAN VIN e SCAN License: Scansione del VIN o della targa per l'identificazione rapida del veicolo.
• Remote Desk: Accesso remoto al dispositivo per assistenza o utilizzo.
• Data Manager: Gestione dei dati dei veicoli salvati, rapporti e file di registro.
• MaxiViewer: Manuale di consultazione per funzioni e copertura dei veicoli.
• MaxiVideo: Supporto per endoscopio opzionale per ispezione visiva.
• MaxiScope: Supporto per modulo oscilloscopio opzionale.

Marchi di veicoli supportati

L'OTOFIX IM2 supporta una vasta gamma di marchi di veicoli da diverse aree geografiche. Le funzioni disponibili per ogni marchio possono variare a seconda del modello e dell'anno di costruzione.

• Europa: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volvo, Volkswagen
• Asiatico: Acura, Daewoo, Daihatsu, Force Motors, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Americano: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

Accessori e ampliamenti opzionali

L'IM2 può essere ampliato con adattatori hardware opzionali che sbloccano ulteriormente le funzioni di programmazione e programmazione delle chiavi su marchi specifici.

Moduli hardware e accessori

• Adattatore GBOX3: Adattatore per il calcolo più rapido della password e la programmazione delle chiavi sui veicoli Mercedes-Benz e BMW.
• Emulatore Smart Key APB112: Modulo per l'emulazione e la decodifica dei chip delle chiavi auto e il rilevamento dei problemi della bobina.
• Kit adattatore IMKPA: Set con 12 adattatori per funzioni avanzate di programmazione delle chiavi, compatibile con marchi come Mercedes-Benz, BMW, VW e Audi.

Informazioni sulla licenza

L'OTOFIX IM2 viene fornito con 2 anni di aggiornamenti software gratuiti. Durante questo periodo, i nuovi profili dei veicoli, le funzioni e il supporto del protocollo possono essere aggiunti tramite aggiornamenti online. Dopo il periodo di licenza, è possibile acquistare un rinnovo per continuare a ricevere gli aggiornamenti.

• Periodo di licenza: 2 anni di aggiornamenti software gratuiti dopo la registrazione.
• Aggiornamenti software: Gli aggiornamenti possono aggiungere nuovi veicoli e funzioni.
• Funzioni estese: Alcune funzioni richiedono una licenza attiva.
• Dopo la scadenza della licenza: Il dispositivo continua generalmente a funzionare con le funzioni esistenti.

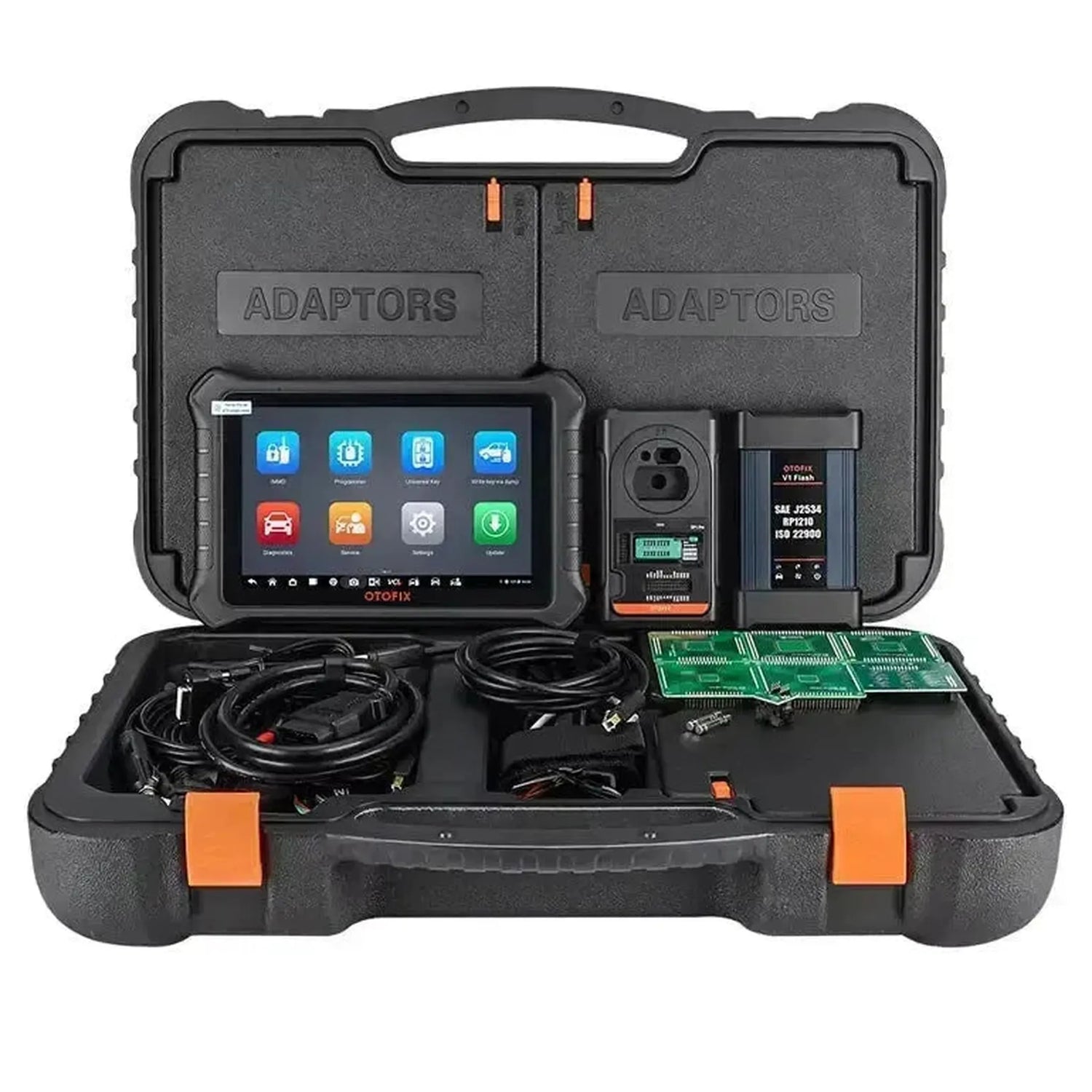

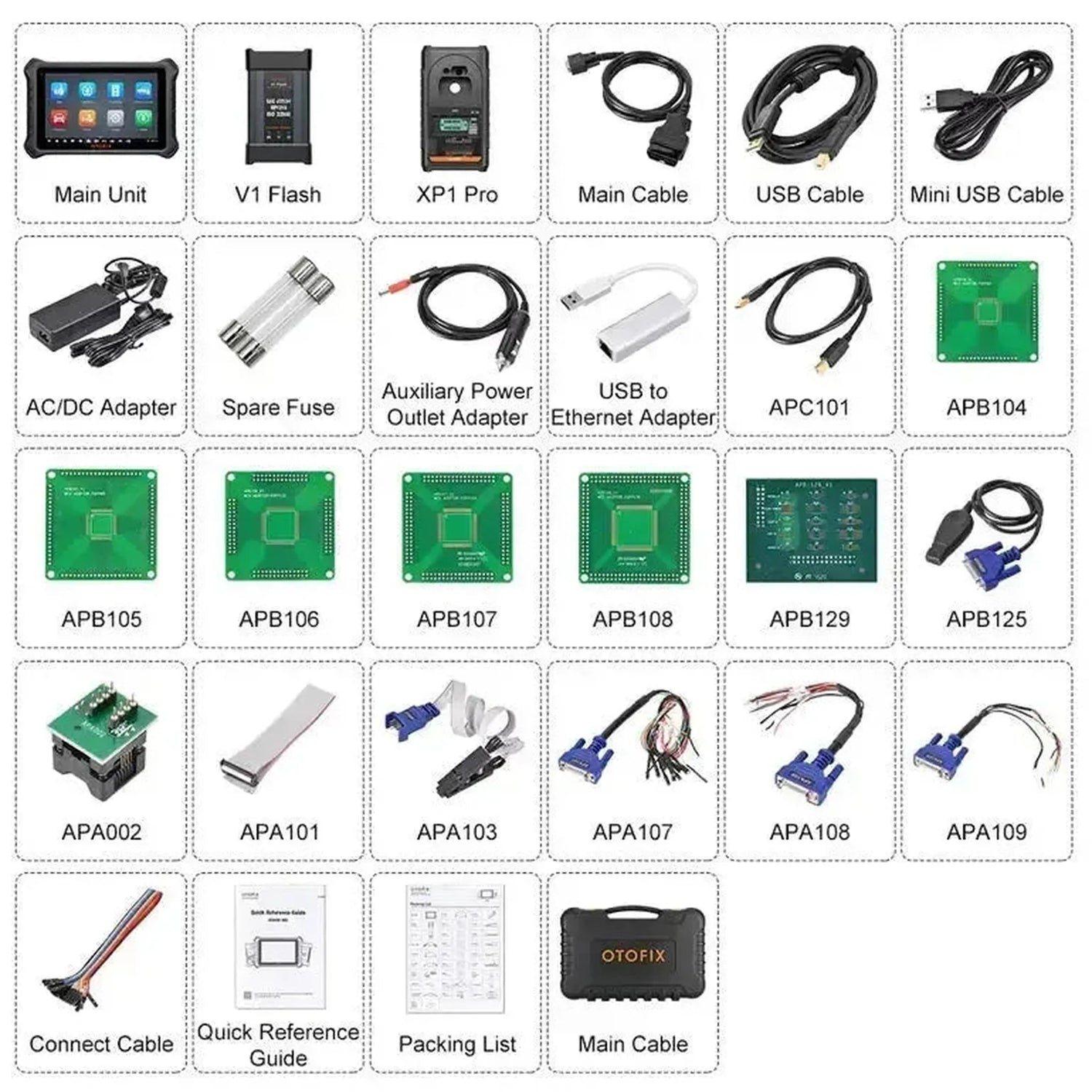

Contenuto della confezione

• 1x Programmatore di chiavi OTOFIX IM2
• 1x Interfaccia V1 Flash J2534
• 1x Programmatore di chiavi XP1 Pro
• 1x Cavo principale
• 1x Cavo USB (2 m)
• 1x Cavo USB mini
• 1x Adattatore AC/DC (12V)
• 2x Fusibile di ricambio (6x30mm)
• 1x Adattatore ausiliario per presa di corrente
• 1x Adattatore USB a Ethernet
• 1x APC101 (Cavo USB)
• 1x APB104 (MCU_FQFP64)
• 1x APB105 (MCU_FQFP80)
• 1x APB106 (MCU_FQFP112)
• 1x APB107 (MCU_FQFP144)
• 1x APB108 (MCU_FQFP176)
• 1x APB109 (Adattatore EEPROM)
• 1x APB125 (Raccolta a infrarossi Mercedes-Benz)
• 1x APA002 (Zoccolo EEPROM)
• 1x APA101 (Cavo segnale)
• 1x APA103 (Morsetto EEPROM)
• 1x APA107 (Cavo ECU)
• 1x APA108 (Cavo MCU)
• 1x APA109 (MC9S12 Cable)
• 1x Cavo di collegamento
• 1x Guida rapida di riferimento
• 1x Elenco dei contenuti
• 1x Custodia da trasporto

Specifiche tecniche
