TopDiag P100 | Tester di Circuiti
Prezzo normale
€51,95 incl.
€42,93 escl.
Prezzo unitario
Translation missing: it.products.product.price.unit_price_separator
Non disponibile
Garanzia direttamente da AsTools
Garanzia direttamente da AsTools
Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.
Garanzia di 2 anni su tutti i prodotti
Garanzia di 2 anni su tutti i prodotti
Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.
Reso semplice
Reso semplice
Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.
Assistenza clienti professionale
Assistenza clienti professionale
I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.
Topdiag | SKU:
B0178
Prezzo normale
€51,95 incl.
€42,93 escl.
Prezzo unitario
Translation missing: it.products.product.price.unit_price_separator
Non disponibile

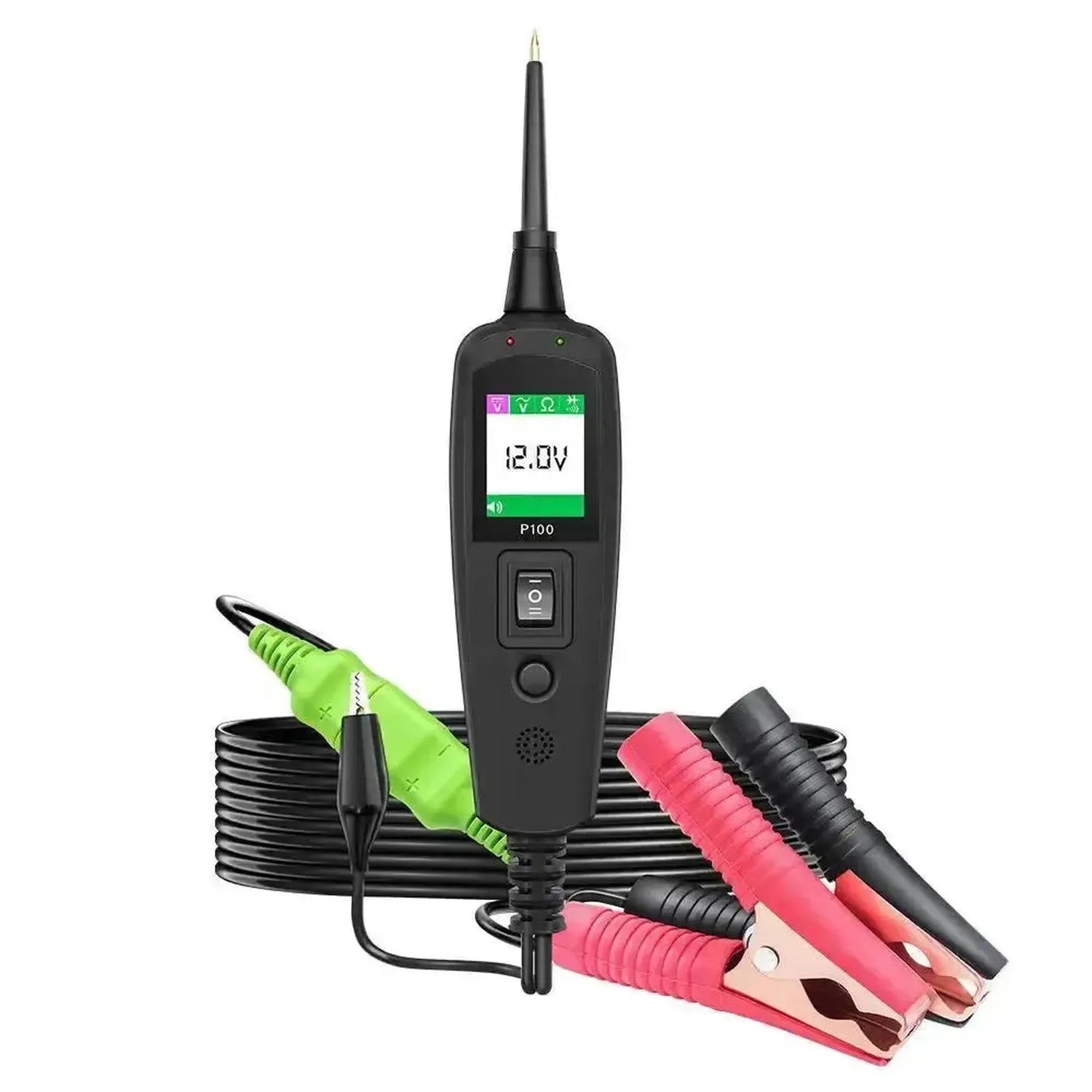

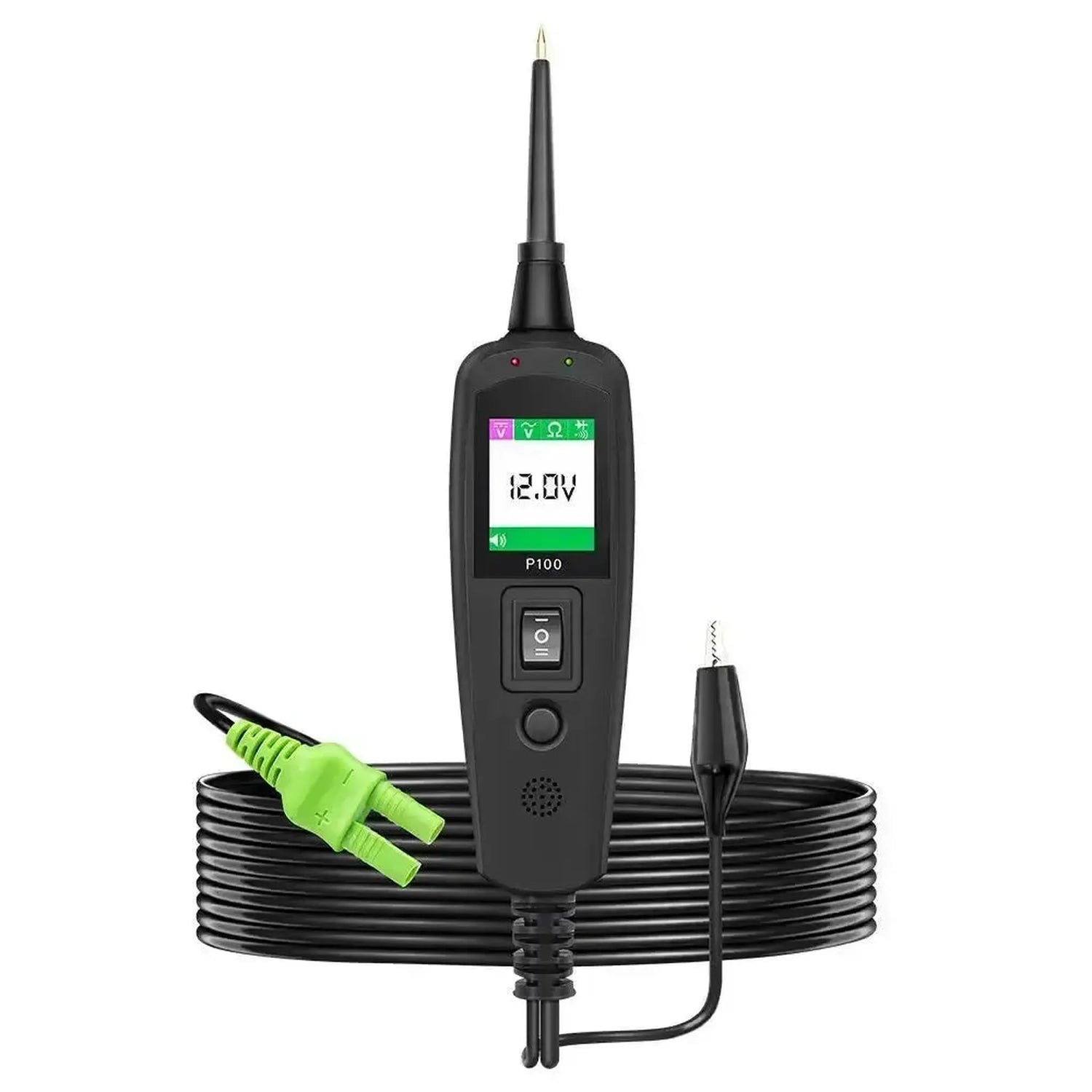

Il circuittester TopDiag P100 è progettato per diagnosticare i sistemi elettrici dei veicoli con un intervallo di tensione compreso tra 6 e 30 volt, rendendolo adatto sia alle auto da 12V che ai veicoli commerciali da 24V. L'apparecchio viene alimentato direttamente dalla batteria del veicolo tramite i morsetti di batteria forniti o un adattatore da accendisigari da 12V. Il collegamento fisico con il cablaggio o i componenti da testare avviene mediante la sonda di prova rimovibile a punta. Nella diagnostica elettrica, questo tester viene utilizzato soprattutto per verificare in loco i livelli di tensione, la continuità e la presenza di positivo e massa durante la ricerca dei guasti.
Durante l'uso, il tester funziona come strumento diagnostico attivo che misura sia i segnali che fornisce tensione. Tramite il display LCD, il tecnico legge i valori correnti di tensione AC/DC, resistenza e diodi, inclusi parametri come frequenza e duty cycle in caso di tensione alternata. Con l'interruttore a levetta integrato, il tester attiva direttamente il positivo o la massa su un componente, come una ventola, un motore tergicristallo o un relè, per forzare il funzionamento senza collegare una fonte di alimentazione esterna. Inoltre, il sistema rileva immediatamente toccando un filo se si tratta di positivo, massa o circuito aperto tramite LED colorati e un segnale acustico, semplificando il tracciamento del cablaggio e l'individuazione dei difetti di massa.
VANTAGGI
✔Cavo di estensione da 10 metri — Raggiunge l'intera lunghezza del veicolo, dal vano motore al connettore del rimorchio, senza dover spostare l'apparecchio.
✔Controllare componenti con l'interruttore a levetta — Applica direttamente il positivo o la massa a un carico per forzare il funzionamento, senza fonte di alimentazione esterna o cavi di continuità.
✔Funziona da 6V — Più versatile rispetto a molti circuitester che iniziano a 9V, adatto anche ai motori e ai veicoli classici.
✔Lampada di lavoro integrata e toni commutabili — Illumina il punto di misura e conferma le misurazioni acusticamente, eliminando la necessità di guardare costantemente il display.
LIMITAZIONI
✕Non utilizzare mai su dispositivi di controllo e linee dati — Un'alimentazione accidentale diretta a 12V su una linea CAN-bus o su un filo sensore danneggia irreparabilmente un'unità di controllo.
✕Quattro modalità di misura — Tensione continua, tensione alternata, resistenza e diodo; per analisi della forma d'onda o misurazioni di corrente in ampere è necessario altro equipaggiamento.
✕Intervallo da 6V a 30V — I sistemi ad alta tensione nei veicoli ibridi ed elettrici non rientrano nell'ambito di applicazione.
✕Alimentazione dal veicolo — L'apparecchio non funziona autonomamente; in caso di batteria scarica, è necessaria una fonte di alimentazione esterna.
Applicazione e funzionalità
Il TopDiag P100 offre una gamma di modalità di misura e test per il lavoro diagnostico quotidiano sull'elettronica dei veicoli.

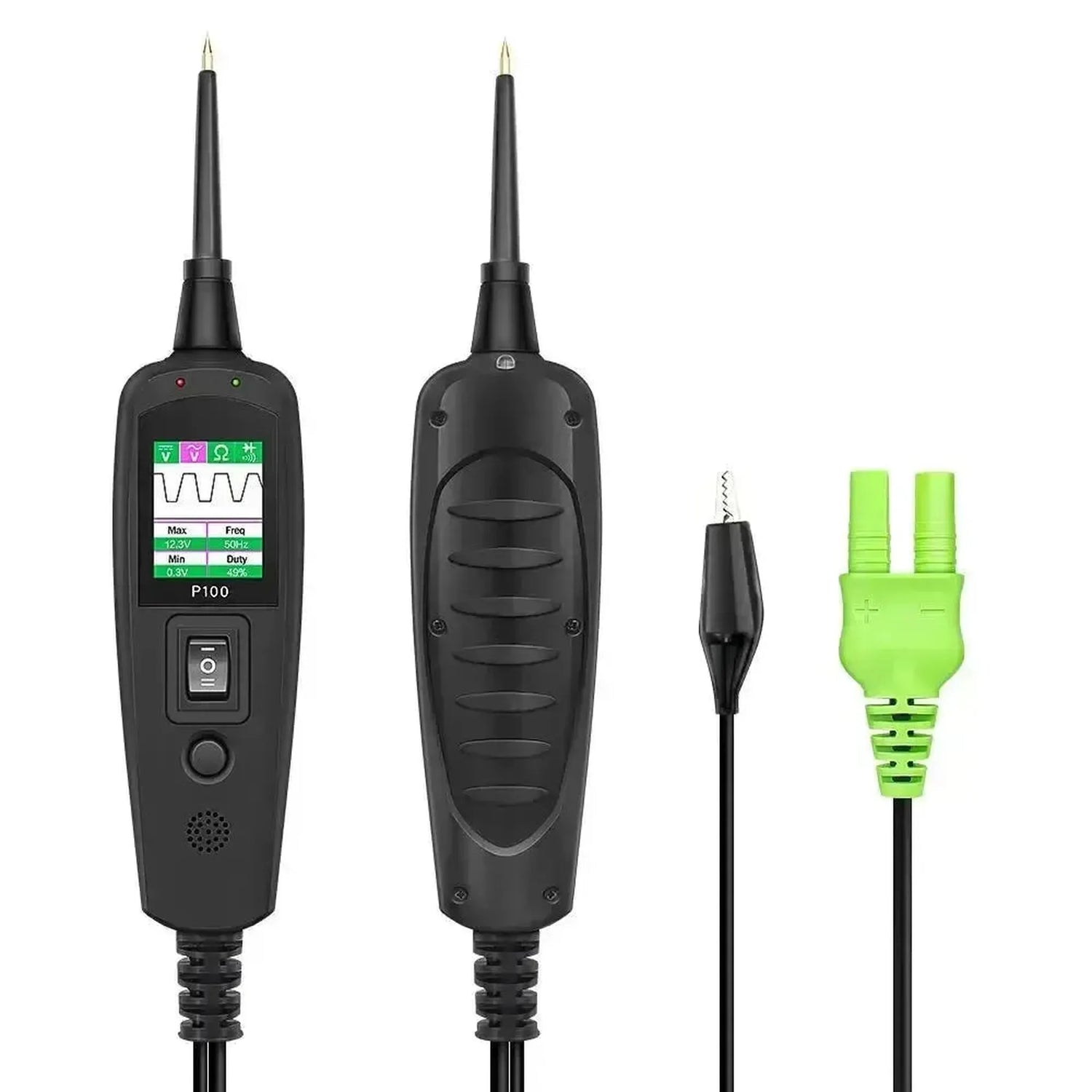

- Misura di tensione AC/DC: Misura direttamente la tensione continua e alternata nel circuito. In modalità AC vengono visualizzati anche la frequenza e il duty cycle.
- Test di resistenza e diodo: Verifica la continuità del cablaggio, inclusa la visualizzazione OL in caso di circuito aperto, e verifica la corretta direzione di conduzione e la tensione inversa dei diodi nel sistema elettrico.
- Rilevamento della polarità: Riconosce immediatamente se un filo toccato è positivo, massa o non collegato, supportato da un indicatore LED rosso o verde sulla custodia.
- Controllo della massa e del contatto: Individua i difetti di massa. Il tester emette un segnale di avviso in caso di elevata resistenza di transizione verso il telaio, senza necessità di complicate misurazioni di caduta di tensione.
Funzioni e capacità speciali
Questo modello dispone di funzionalità di test attive e protezioni integrate che rendono la diagnostica e la ricerca dei guasti più efficienti.
- Attivazione dei componenti: Consente di applicare direttamente la tensione della batteria o la massa a un componente tramite l'interruttore a levetta per verificare fisicamente il funzionamento, sia montato che smontato.
- Protezione da cortocircuiti: Dotato di un interruttore automatico interno. Quando il tester attiva un circuito con un cortocircuito, si spegne per prevenire danni all'elettronica interna e al cablaggio del veicolo.
- Tracciamento e localizzazione dei cortocircuiti: Consente al tecnico di verificare il cablaggio passo dopo passo e trovare il punto esatto del collegamento a massa, senza dover sostituire i fusibili ogni volta.
- Prova dell'illuminazione del rimorchio: Offre funzionalità per controllare direttamente i pin e i collegamenti sulle prese del rimorchio per il positivo e la massa.

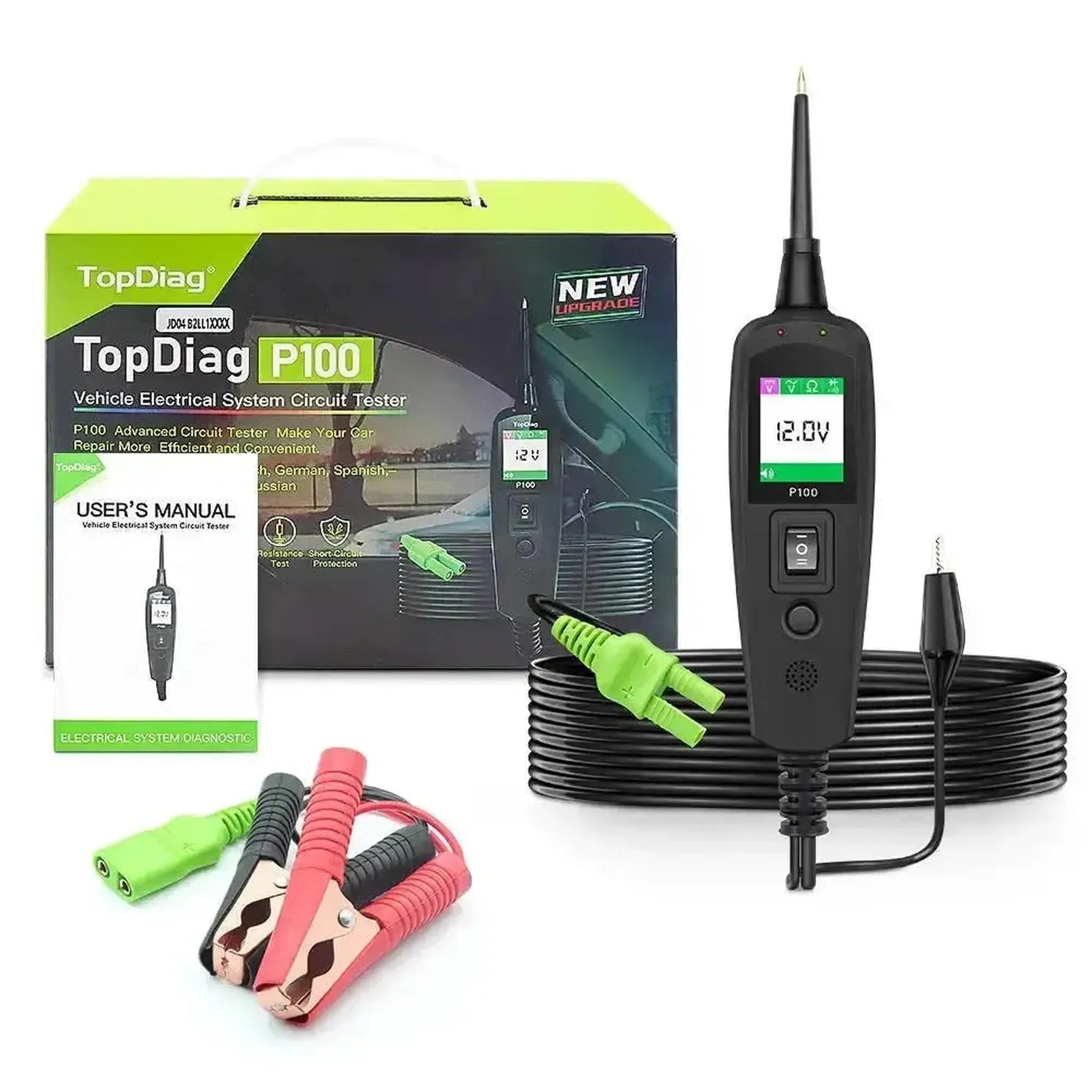

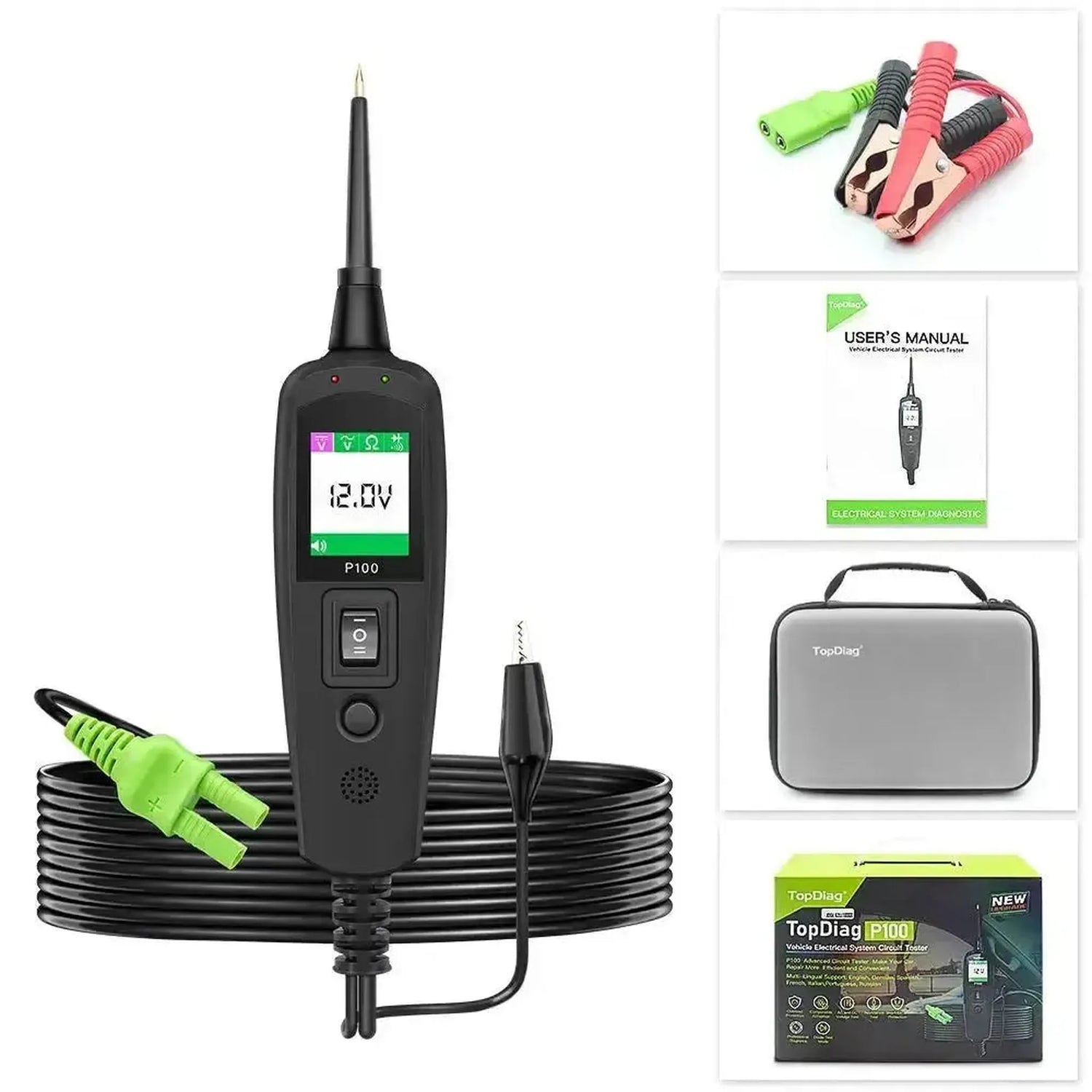

Contenuto della confezione
- 1x Circuittester TopDiag P100
- 1x Cavo di estensione da 10 metri

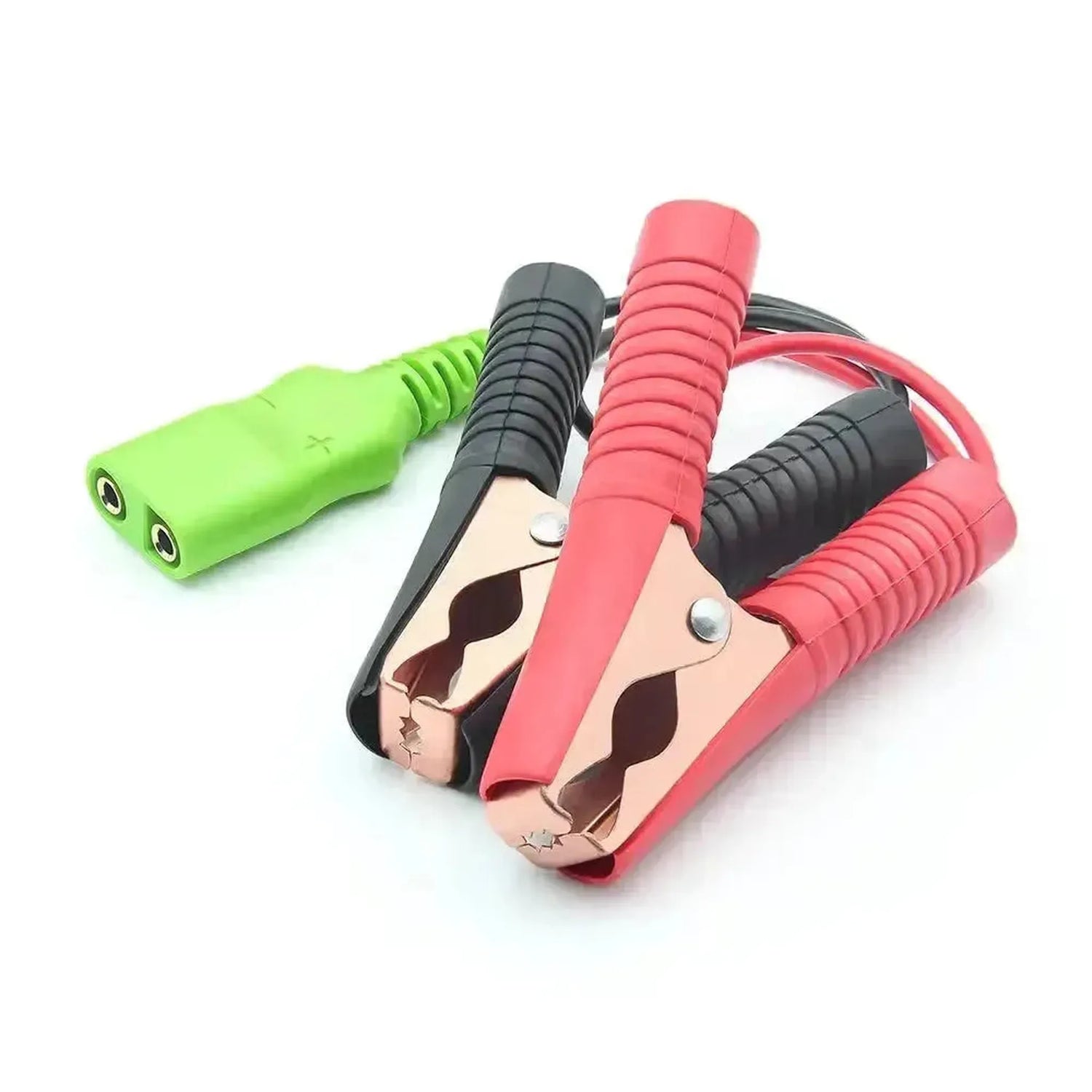

- 1x Cavo adattatore con morsetto di batteria
- 1x Cavo adattatore accendisigari

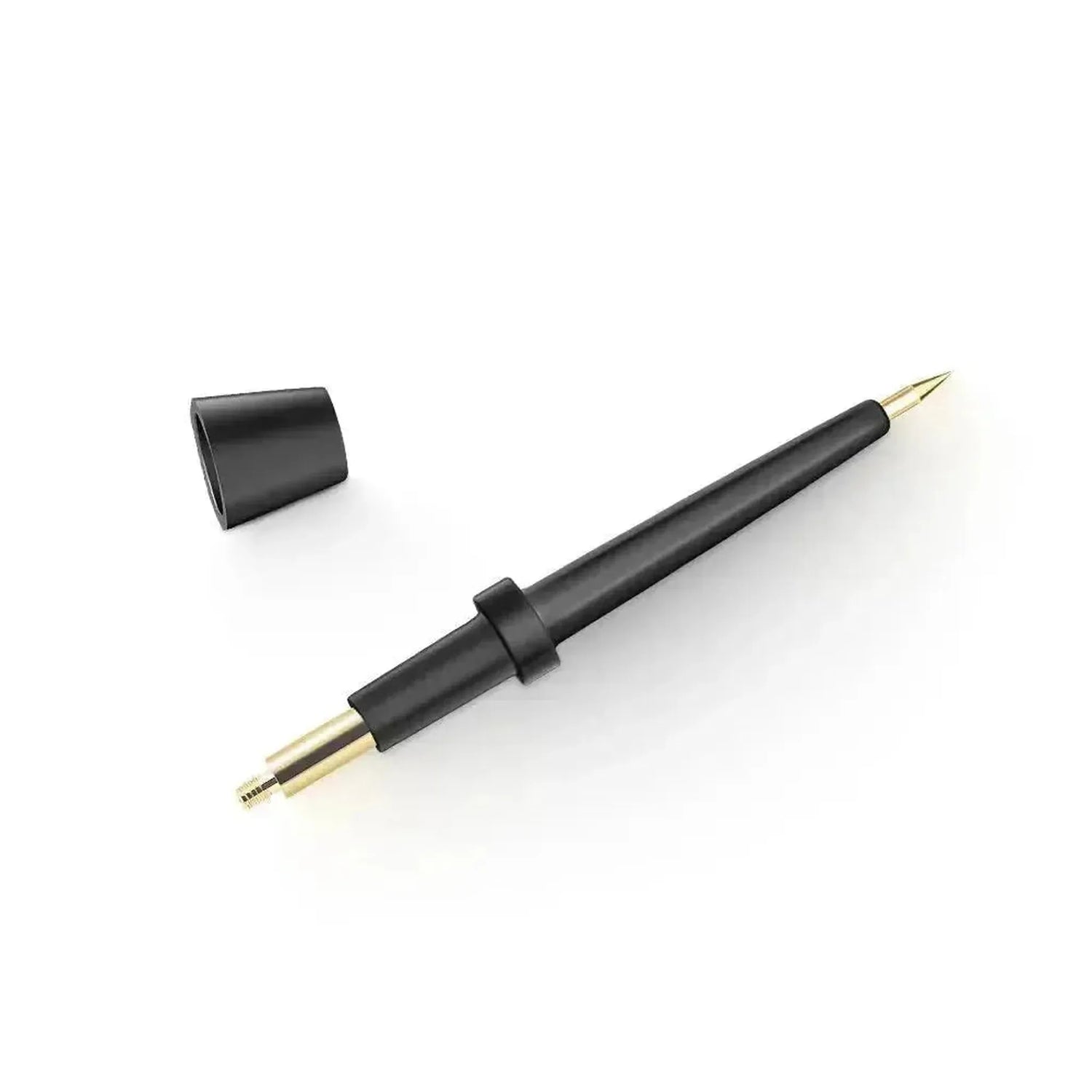

- 1x Sonda di prova rimovibile

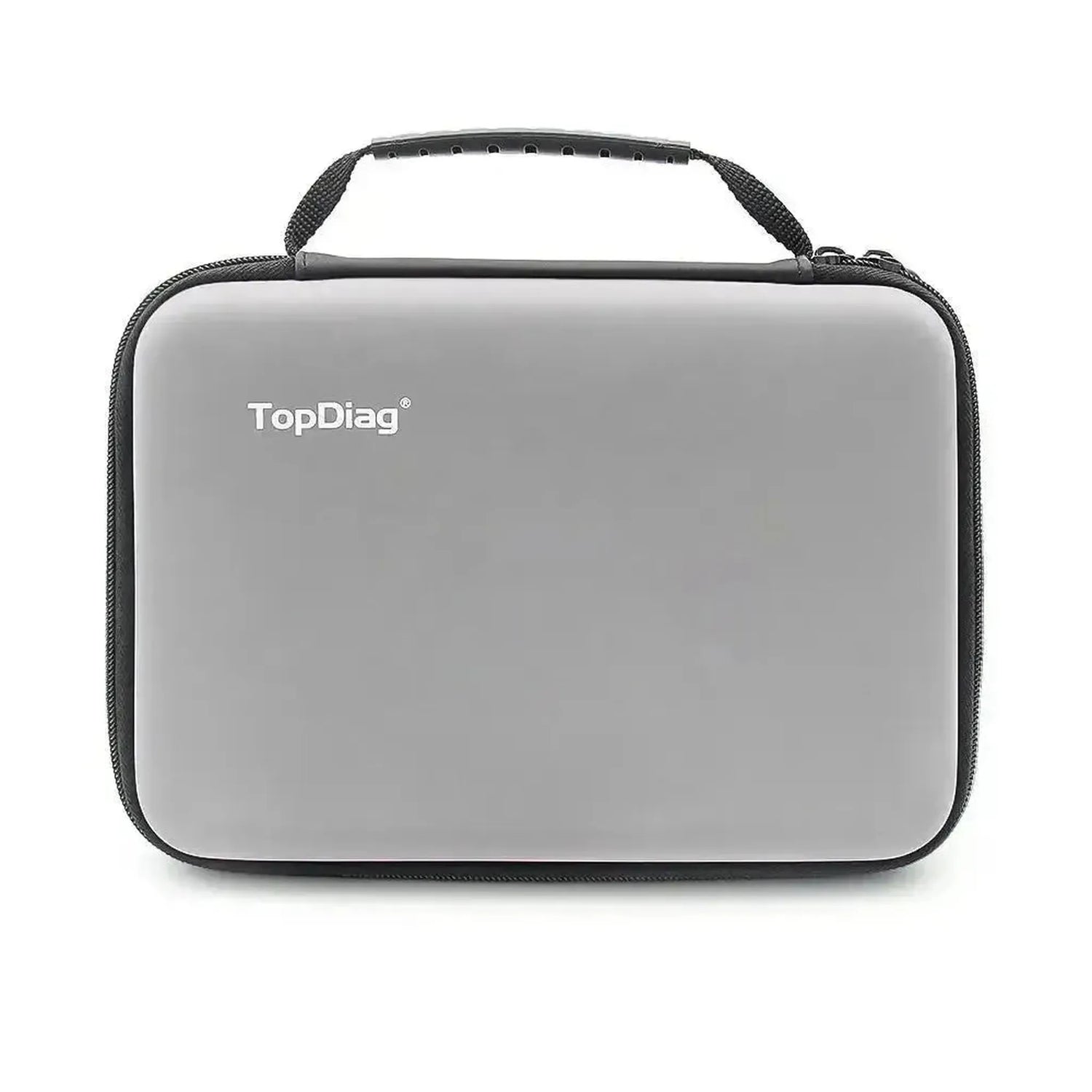

- 1x Custodia di stoccaggio in plastica
💡
Buono a sapersi: Prestare la massima attenzione durante l'alimentazione attiva dei componenti tramite l'interruttore a levetta quando la sonda di prova si trova vicino a dispositivi di controllo sensibili, fili sensore o linee di comunicazione CAN-bus. Utilizzare questa funzione di attivazione esclusivamente per attuatori come motori, relè pesanti e illuminazione. Un'alimentazione accidentale diretta a 12V su una linea dati può danneggiare irreparabilmente un'unità di controllo elettronica.
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | TopDiag |
| Modello | P100 |
| Compatibilità, tensione | Sistemi 6V - 30V DC |
| Modalità di prova | Tensione continua, tensione alternata, resistenza e diodo |
| Tipo di display | Schermo a colori TFT |
| Lunghezza cavo di prolunga | 10 metri |
| Protezione | Interruttore automatico integrato contro sovraccarico e cortocircuito |
| Lingue | Menu multilingue |
| Altre caratteristiche | Lampada di lavoro integrata con LED e toni selezionabili |
| Codice articolo | B0178 |
