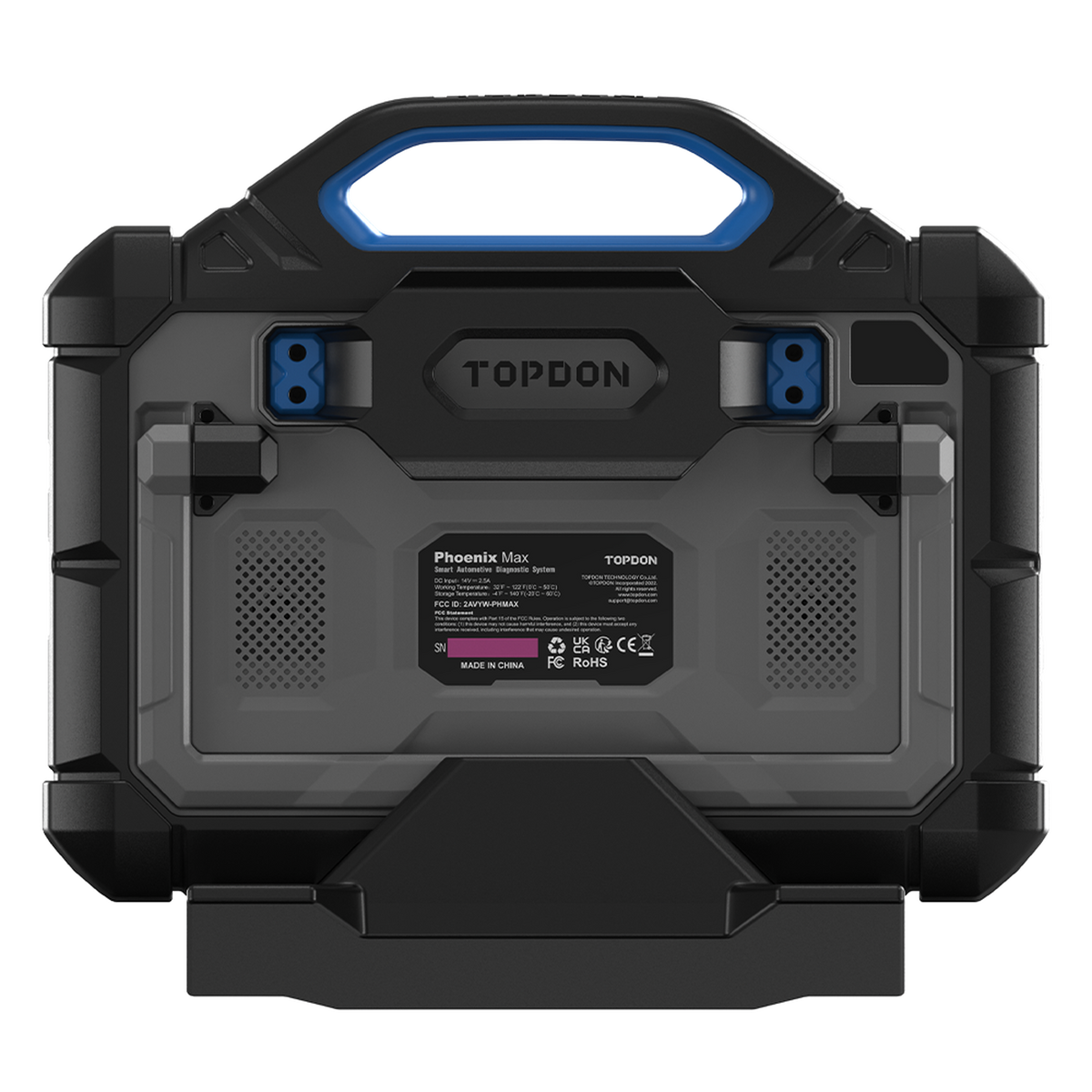

Topdon Phoenix Max | Apparecchio di lettura | Auto

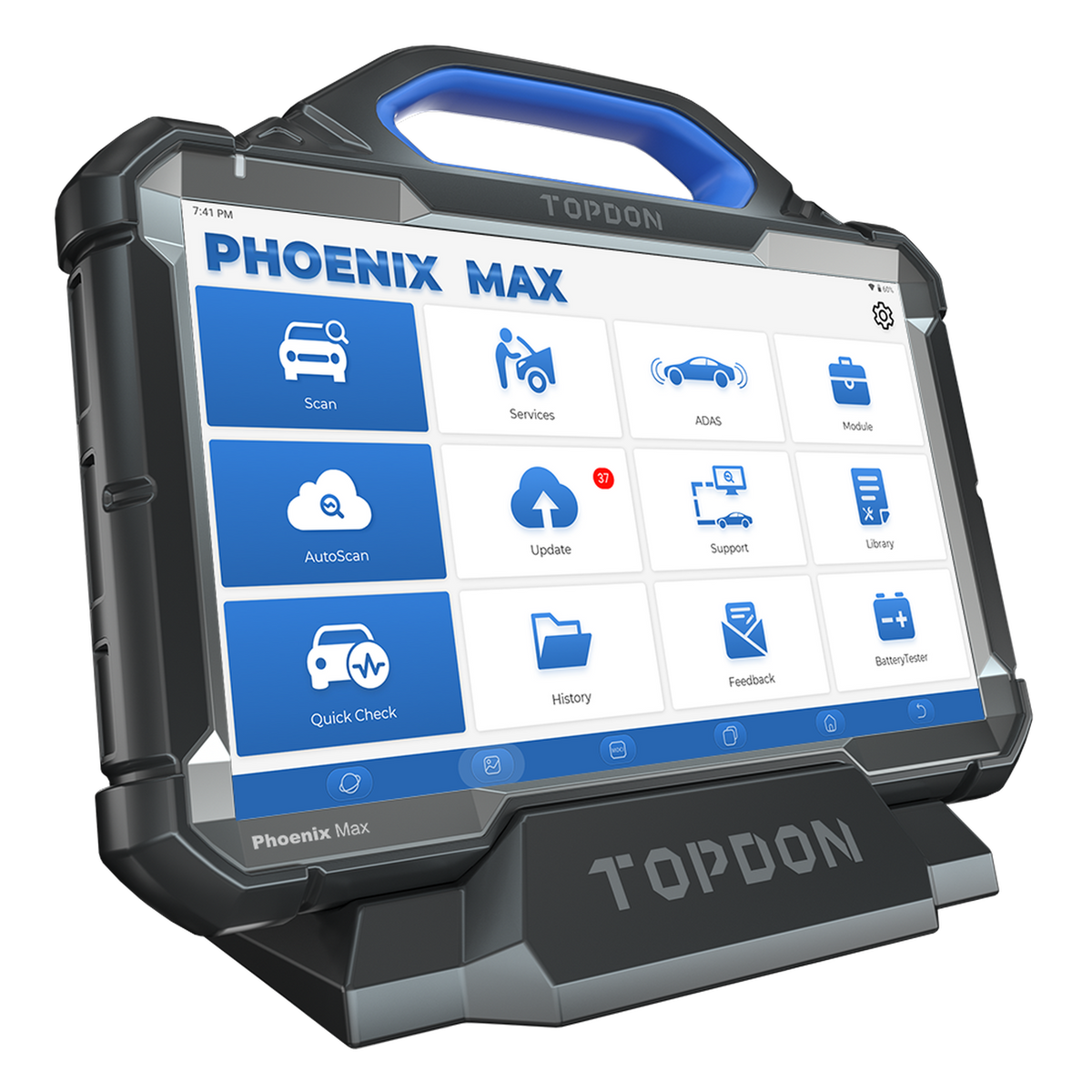

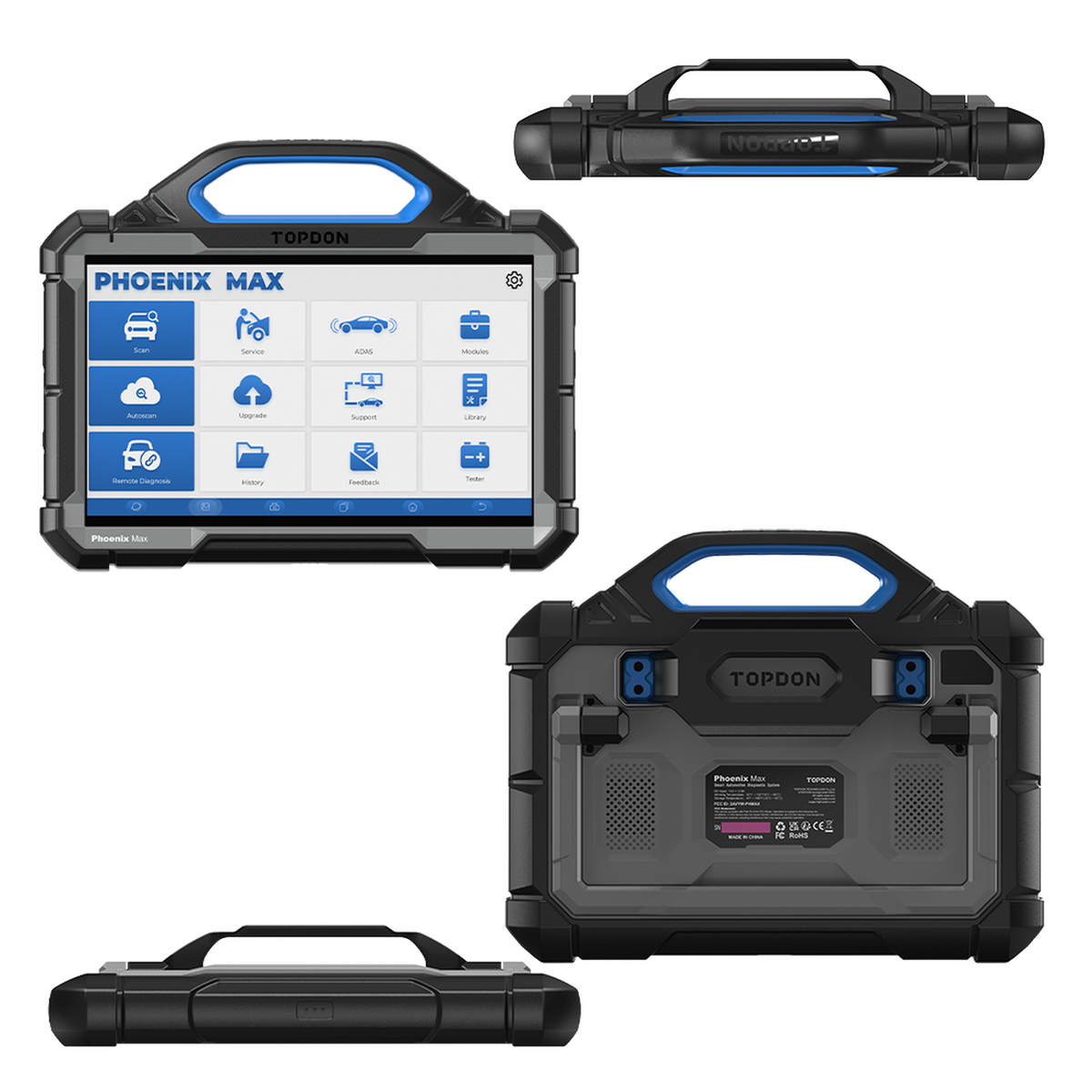

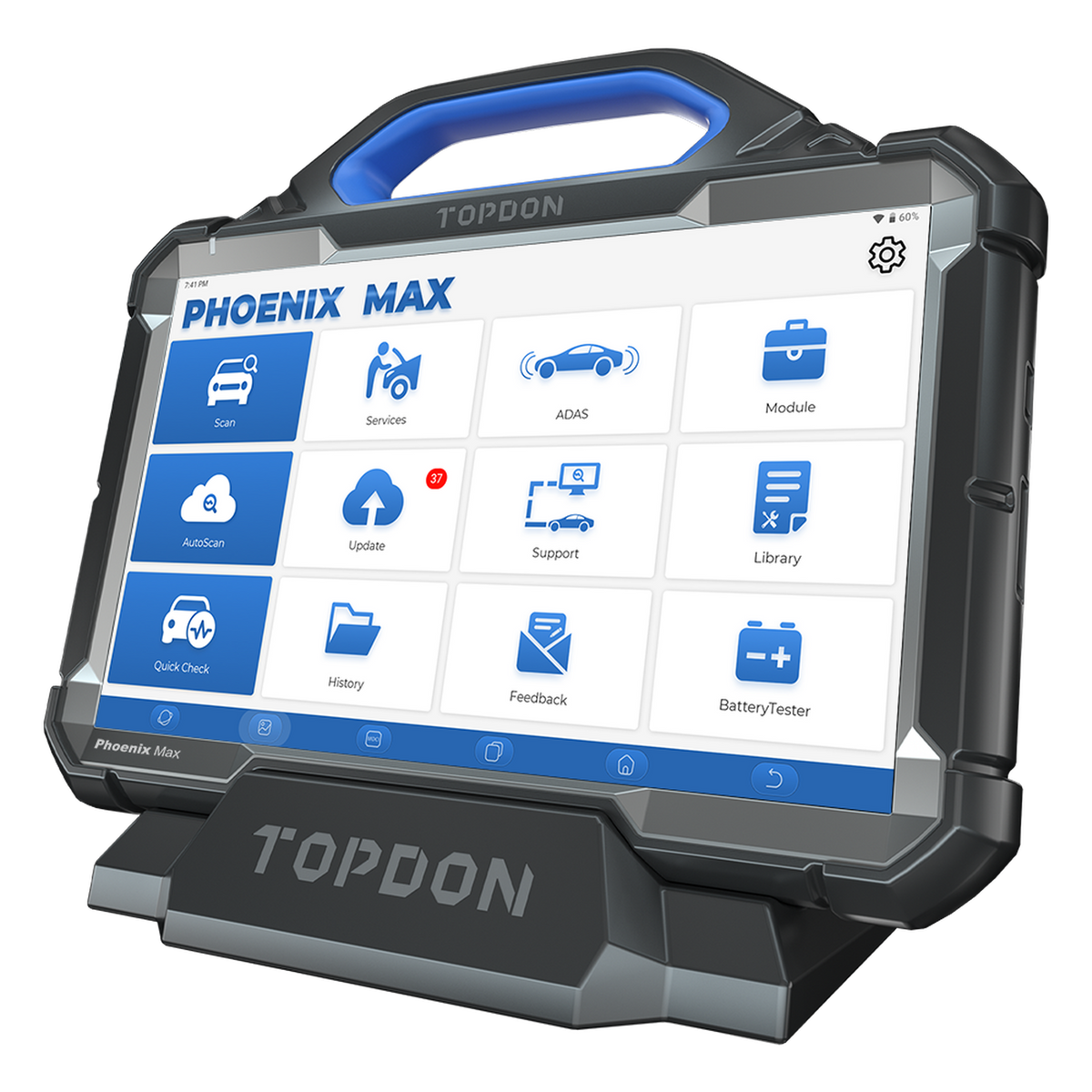

Il Topdon Phoenix Max è il modello di punta della linea Phoenix: uno strumento di lettura diagnostica dotato di un display da 13,3 pollici con risoluzione 1920 x 1200, alimentato da un processore octa-core con 8 GB di RAM e 256 GB di storage. L'interfaccia Phoenix MDCI Pro supporta J2534, DoIP, CAN FD, D-PDU e RP1210 e si connette tramite wifi, bluetooth o cavo. Lo strumento diagnostica tutti i sistemi di oltre 200 marche di veicoli, gestisce le dieci modalità OBD ed esegue 35 procedure di manutenzione e assistenza.

L'attenzione principale è rivolta alla programmazione delle centraline: la programmazione online scarica il software originale dal server, la codifica online adatta un modulo sostituito all'equipaggiamento del veicolo, e per il gruppo VAG sono disponibili funzioni guidate. La mappa topologica visualizza le centraline e i bus come uno schema. La licenza inclusa ha validità 24 mesi per autovetture e furgoni, con una durata aggiuntiva di 12 mesi sul software opzionale per veicoli commerciali pesanti.

Funzioni di diagnosi:

Topdon Phoenix Max esegue una diagnosi completa del sistema su tutte le centraline elettroniche presenti nel veicolo. Oltre ai dati generici OBD, lo strumento legge i dati specifici del produttore per ogni marca.

• Lettura e cancellazione dei codici di errore: recupera i codici memorizzati con descrizione e stato da ogni modulo. Lo strumento può scansionare fino a otto linee CAN contemporaneamente, il che riduce significativamente il tempo di scansione completa; la cancellazione avviene per singolo modulo o su tutto il veicolo.
• Dati live: visualizza i valori misurati come numeri, grafici o in un'unica schermata combinata. I valori possono essere registrati durante una prova su strada e rivisti uno accanto all'altro in un secondo momento.
• Comando bidirezionale: invia a un componente dalla centralina l'ordine di commutare: un relè, un iniettore, una ventola, una valvola. Se il componente risponde al comando ma non funziona in esercizio, il problema risiede altrove.

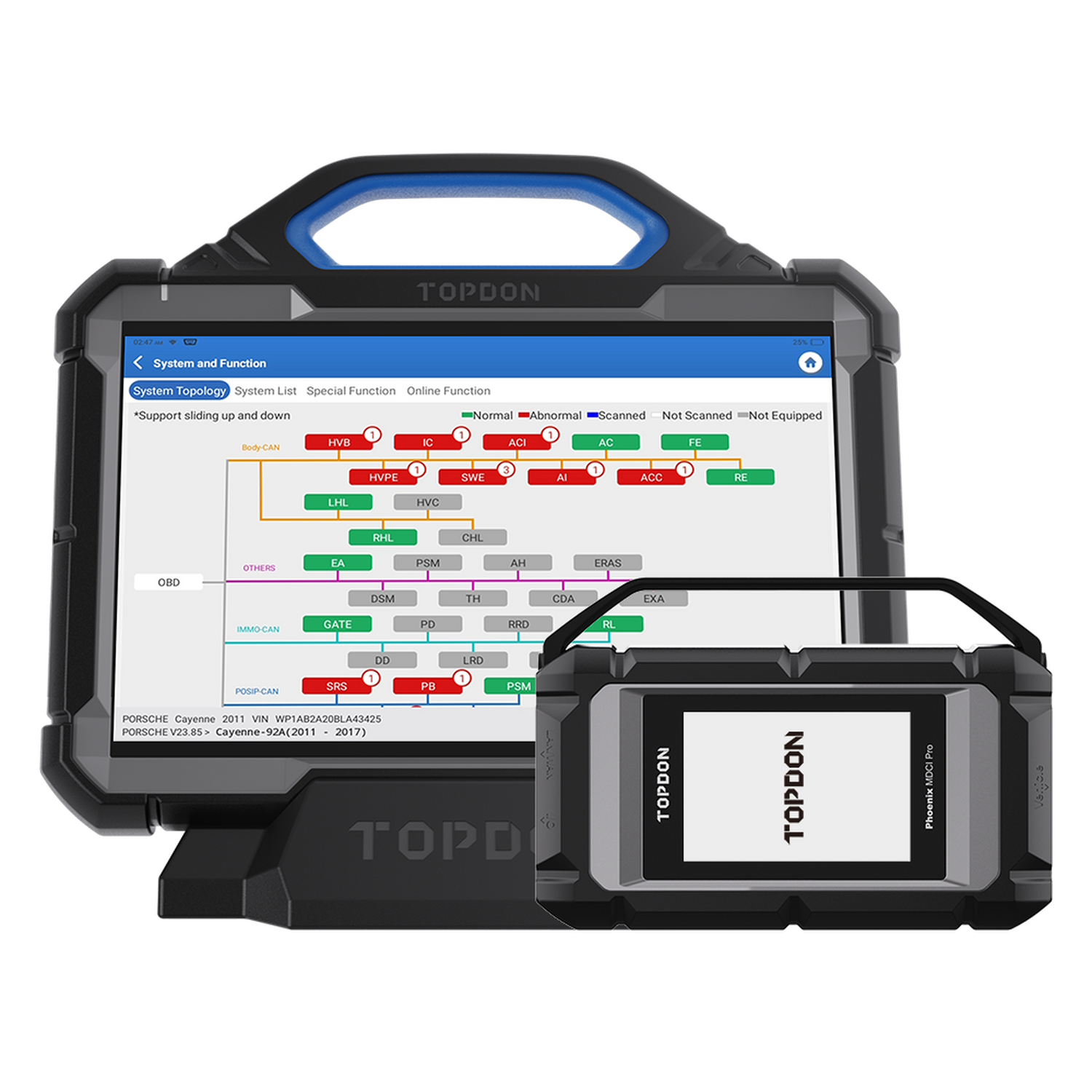

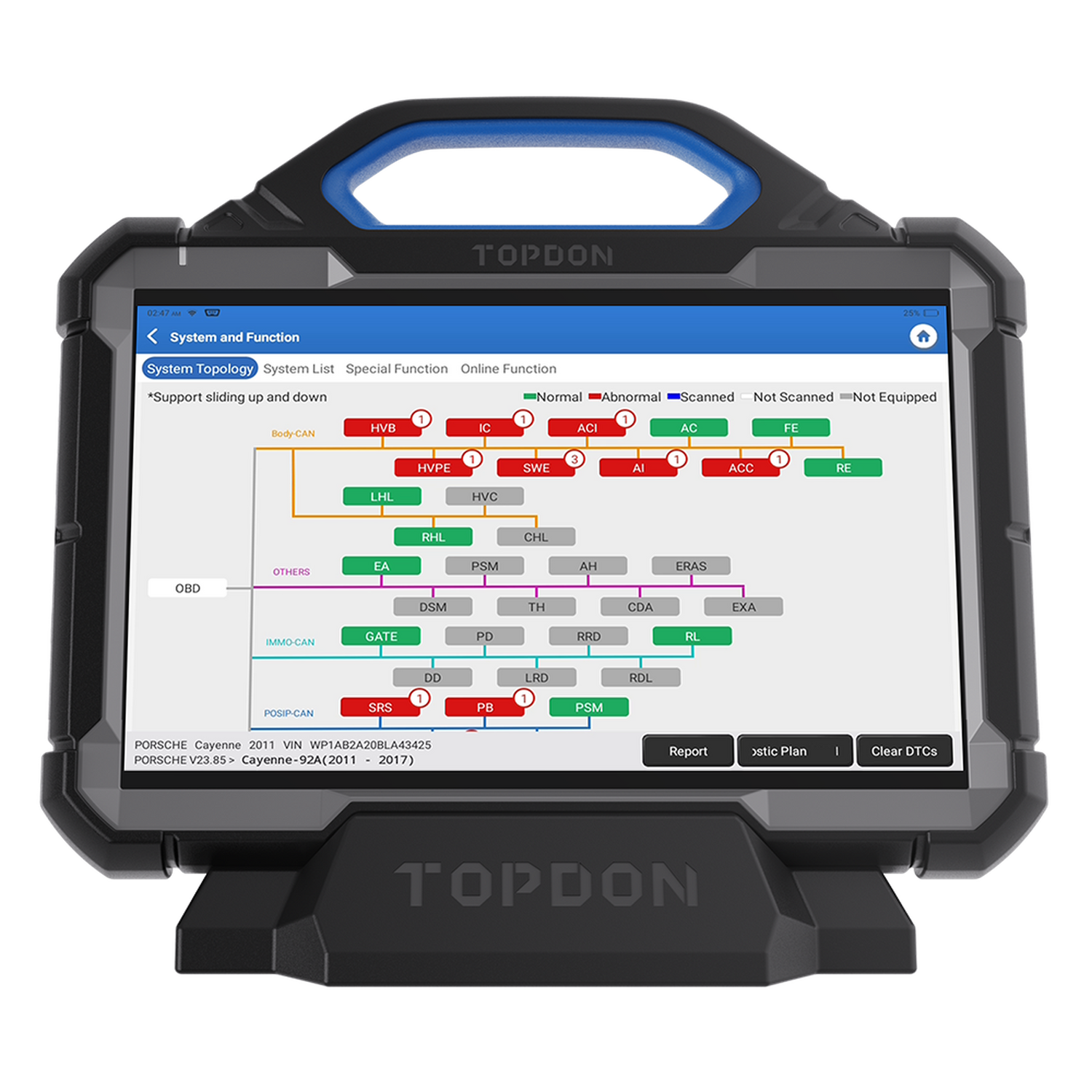

• Mappa topologica: visualizza le centraline e i bus su cui si trovano come uno schema, con lo stato di errore di ogni modulo. Se un intero ramo risulta mancante, lo schema punta al bus o al gateway piuttosto che ai singoli moduli.
• Dati della centralina: legge il numero di parte, la versione hardware, la versione del software e i dati di calibrazione, necessari per determinare se un modulo contiene la programmazione corretta per questo veicolo.

Funzioni di manutenzione e servizio:

Topdon Phoenix Max supporta 35 procedure di servizio e manutenzione. Le funzioni disponibili possono variare in base alla marca, al modello e all'anno di costruzione.

Motore, sistema carburante e trasmissione:

• Reset dell'olio: azzera il contatore di manutenzione e spegne il messaggio di servizio una volta completato l'intervallo.
• Regolazione della farfalla elettronica: consente alla centralina di riacquisire le posizioni estreme della farfalla elettronica. Se omessa dopo pulizia o sostituzione, la portata d'aria al minimo si discosterà da quanto previsto dalla centralina.
• Codifica iniettore: inserisce per ogni cilindro il valore di calibrazione dell'iniettore nella centralina motore. Questo valore esprime di quanto l'iniettore si discosta dalla portata nominale; la centralina corregge di conseguenza il tempo di comando. Particolarmente importante per i diesel common-rail.
• Apprendimento della posizione albero motore: memorizza la tolleranza di fabbricazione della corona dell'albero motore, in modo che un'irregolarità nel pignone non venga interpretata come una mancata accensione. Necessario dopo la sostituzione della centralina motore, del sensore di posizione dell'albero motore o del volano.
• Equilibrio di potenza: confronta il contributo di ogni cilindro individualmente al coppia totale. Un cilindro in ritardo è evidente senza necessità di smontaggio.
• Ripristino della correzione della miscela (A/F): riporta la correzione della miscela appresa a zero, quindi la centralina si regola nuovamente sul segnale della sonda lambda.
• Autoapprendimento cambio automatico: ripete il processo di autoapprendimento del cambio automatico, ripristinando la qualità del cambio dopo una manutenzione o un cambio dell'olio.
• Attivazione o disattivazione start-stop: determina se il veicolo spegne automaticamente il motore quando fermo.
• Spurgo del circuito di raffreddamento: fa funzionare la pompa del liquido di raffreddamento elettrica per espellere l'aria intrappolata insieme al liquido.

Post-trattamento dei gas di scarico:

• Rigenerazione del filtro antiparticolato (DPF): esegue la rigenerazione forzata e ripristina i dati di carico e assiali dopo una sostituzione del filtro.
• Rigenerazione del filtro antiparticolato per benzina (GPF): lo stesso trattamento per il filtro antiparticolato dei motori a benzina ad iniezione diretta.
• Ripristino AdBlue: azzeramento dei contatori e dei valori appresi del sistema SCR dopo il rifornimento o dopo interventi sulla pompa di dosaggio.
• Regolazione EGR: consente alla valvola di ricircolo dei gas di scarico di riacquisire le posizioni di fine corsa e i valori di portata dopo pulizia o sostituzione.
• Ripristino del sensore NOx: cancella i valori di correzione del sensore vecchio, consentendo al nuovo di regolarsi dal valore base.

Sistema frenante:

• Comando del freno di stazionamento elettronico: retrattile i pistoni dei pinzi freno posteriori nella posizione di servizio e li riporta indietro, permettendo la sostituzione delle pastiglie e dei dischi senza forzare il sistema.
• Spurgo dell'ABS: fa funzionare la pompa e le valvole nel blocco di controllo, per espellere l'aria intrappolata dopo l'apertura del sistema.

Sospensioni e sterzo:

• Azzeramento del sensore di angolo di sterzo (SAS): registra quale valore del sensore corrisponde al diritto. Se questo zero si discosta, l'ESP interviene al momento sbagliato.
• Calibrazione della sospensione: regola l'altezza di marcia e consente ai sensori di altezza di riacquisire dopo la sostituzione del sensore o del modulo di controllo.

Sicurezza, pneumatici e sistemi di assistenza alla guida:

• Sblocco della centralina airbag: rimuove i dati dell'impatto registrati e i codici di errore associati dopo la sostituzione degli airbag e dei pretensionatori delle cinture.
• Ripristino del sistema di controllo della pressione dei pneumatici (TPMS): Ripristina il sistema e disattiva l'avviso dopo la sostituzione di un sensore, di uno pneumatico o di una ruota.
• Registrazione delle dimensioni degli pneumatici: Registra le dimensioni dei pneumatici montati nell'unità di controllo.
• Blocco avviamento (IMMO): Apprende le chiavi, rimuove le chiavi perse dalla memoria e adatta l'unità di controllo al veicolo.
• Elaborazione di chiavi e chip (IMMO PROG): Funzione opzionale per i lavori a livello di componenti: lettura e scrittura dei chip delle chiavi, accesso alla memoria EEPROM e MCU e modifica della memoria delle unità di controllo del motore e della trasmissione. Richiede la T-Ninja Box.
• Apprendimento del controllo della velocità adattivo: Segnala un'unità di controllo sostituita o riparata del sistema al veicolo. L'allineamento fisico del radar viene eseguito con l'apparecchiatura di calibrazione ADAS separata.

Interno, carrozzeria e illuminazione:

• Configurazione del tetto panoramico: Regola il comportamento del tetto panoramico: blocco, chiusura automatica in caso di pioggia, posizione di memoria per scorrimento e inclinazione e relativa soglia di temperatura.
• Calibrazione del controllo dei fari (AFS): Adatta la regolazione dell'altezza e la funzione di sterzata dei fari allo stato del veicolo.
• Apprendimento dei finestrini: Reimposta la posizione superiore e inferiore dei finestrini laterali, ripristinando la protezione dall'incastro e il comando con un tasto.
• Apprendimento dei sedili: Ricollega un sedile sostituito o riparato con funzione memoria al sistema di controllo.
• Apprendimento del climatizzatore: Consente alle valvole di miscelazione e distribuzione di ricercare di nuovo i loro finecorsa dopo la sostituzione di un motore di regolazione o del pannello di controllo.

Sistema elettrico e dati del veicolo:

• Registrazione della batteria (BMS): Comunica il tipo e la capacità della nuova batteria al sistema di carica e cancella l'invecchiamento appreso. Se omesso, il veicolo caricherà secondo il profilo della vecchia batteria.
• Scrittura del contachilometri: Inserisce il chilometraggio nell'unità di controllo, per trasferire la lettura originale dopo la sostituzione della strumentazione.
• Calibrazione dell'angolo del rotore: Registra la differenza tra la posizione del rotore misurata dal sensore del motore di trazione e la posizione effettiva del campo magnetico nei veicoli ibridi ed elettrici. Se l'angolo si scosta, la trazione perde coppia e rendimento.
• Lettura della batteria ad alta tensione: Recupera lo stato e i codici di errore del pacco batteria di veicoli ibridi ed elettrici.
• Disattivazione della modalità di trasporto: Conclude lo stato di fabbrica che durante il trasporto e lo stoccaggio limita il consumo di energia e disattiva le funzioni di comfort.
• Cambio della lingua: Modifica la lingua del pannello di controllo centrale del veicolo.

Funzioni e capacità speciali:

Topdon Phoenix Max dispone di funzioni aggiuntive per la programmazione e la codifica delle unità di controllo, per l'accesso alle reti di veicoli protette e per la registrazione e il supporto dei lavori.

Programmazione e codifica:

• Programmazione online: Recupera il file software per l'unità di controllo selezionata dal server del costruttore e lo scrive nel veicolo. Supportato per tredici marche: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru e Hyundai. La copertura varia per marca fino a un determinato anno di produzione.
• Codifica online: Recupera i dati di codifica dal costruttore e li scrive, consentendo a un modulo sostituito di adottare la configurazione di questo veicolo. Per dodici marche: Audi, BMW, Jaguar, Land Rover, Mercedes-Benz, Nissan, Porsche, Renault, Seat, Skoda, Subaru e Volkswagen.
• Programmazione offline: Scrive il software senza intervento del server di fabbrica, supportato per Ford, Mazda, Opel e Vauxhall.
• Funzioni guidate (VAG): Esegue i passaggi prescritti dal costruttore per Volkswagen, Audi e Skoda, con lo strumento che controlla l'ordine e le condizioni.
• Adattamento e taratura (VAG): Esegue la parametrizzazione, l'attivazione delle funzioni e le routine di calibrazione e adattamento per Volkswagen e Audi.
• Sblocco delle funzioni nascoste: Attiva le impostazioni di fabbrica che escono disattivate di serie, come la visualizzazione di immagini durante la guida e il comportamento dei segnali di avviso. Supportato per Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota e Honda.

Accesso alla rete protetta:

• FCA Secure Gateway: Apre il gateway protetto di Fiat, Chrysler, Jeep, Dodge, Alfa Romeo e Maserati a partire dall'anno di produzione 2017, ripristinando la cancellazione dei codici di errore, il controllo e la calibrazione. Richiede un'autorizzazione separata.
• Renault Secure Gateway: Concede l'accesso alla porta diagnostica protetta di modelli Renault, Dacia e RSM recenti. Anche qui è necessaria un'autorizzazione separata.
• VAG SFD: Sblocca le unità di controllo protette da SFD di Volkswagen, Audi, Skoda e Seat per la codifica e il controllo.
• Nissan Secure Gateway: Apre la porta protetta di modelli Nissan recenti.

Riconoscimento del veicolo e metodi di scansione:

• Identificazione automatica del veicolo: Legge il VIN dall'unità di controllo e carica il software diagnostico corretto, senza dover passare manualmente per marca, modello e anno di costruzione.
• Scansione del VIN con la fotocamera: Cattura il codice a barre del numero di telaio con la fotocamera integrata. Se il codice non viene letto, il numero può comunque essere digitato manualmente.
• Scansione rapida: Esamina il veicolo in poco tempo e fornisce una panoramica dello stato di salute: quali sistemi sono presenti e dove si trovano i codici.
• Scansione completa del sistema: Esamina singolarmente ogni sistema presente, per un quadro completo prima di iniziare una riparazione.
• Scansione mirata: Apre una singola unità di controllo selezionata manualmente, utile quando il problema è già stato tracciato fino a un unico sistema.
• Dieci modalità OBD: Gestisce il pacchetto OBD legale completo, inclusi i codici memorizzati e sospesi, i valori di misurazione, i test dei sensori di ossigeno e la conformità dei controlli delle emissioni.

Misurazione e registrazione:

• Istantanea al guasto: Conserva i valori di misurazione così come erano nel momento in cui il codice di errore è stato cancellato, consentendo di valutare successivamente le circostanze.
• Registrazione e revisione dei dati in tempo reale: Registra una serie di valori di misurazione durante una prova su strada e li riproduce successivamente fotogramma per fotogramma. Le deviazioni di breve durata che non possono essere lette durante la guida vengono così scoperte.
• Confronto con un riferimento: Mette a confronto i valori registrati con una registrazione precedentemente salvata di un veicolo che funziona correttamente.
• Schermata e stampa dello schermo: Cattura l'immagine come film o immagine, utile per conservare una misurazione o condividerla con un collega o un fornitore.

Reportistica e gestione dell'officina:

• Rapporto diagnostico: Registra la sessione in un rapporto prima e dopo la riparazione, con dati del veicolo, codici trovati e azioni eseguite. Può essere salvato e condiviso.
• Dati aziendali nel rapporto: Inserisci il nome e i dati della tua officina nel rapporto, così da poterlo presentare al cliente come documento ufficiale.
• Gestione clienti: Conserva i dati dei clienti e dei veicoli insieme alle diagnosi eseguite.
• Cronologia: Mantiene tutte le sessioni precedenti per ogni veicolo con i dati relativi, permettendo di confrontare un guasto ricorrente con le misurazioni precedenti.

Supporto e consultazione:

• Assistenza remota: Consente a un tecnico remoto di accedere allo schermo del dispositivo per monitorare una diagnosi complessa.
• Feedback al costruttore: Invia gli ultimi venti rapporti di test quando un veicolo non viene riconosciuto correttamente o una funzione non funziona, in modo che il problema possa essere risolto nel software.
• Dati di riparazione: Fornisce accesso ai dati di fabbrica per Mercedes-Benz, BMW, Volkswagen, Audi e Porsche dal 2011 in poi.
• Libreria codici guasto: Archivia il significato dei codici di guasto OBD, consultabile anche senza un veicolo collegato.
• Elenco di copertura: Mostra per ogni marca e modello quali sistemi e funzioni sono effettivamente disponibili, consultabile prima dell'arrivo del veicolo in officina.
• Materiale didattico: Contiene video che mostrano il funzionamento di una specifica funzione su un determinato modello.

Gestione dell'apparecchio:

• Aggiornamento in un'unica operazione: Aggiorna tutto il software del veicolo selezionato e l'app in una sola volta tramite wifi, direttamente sul dispositivo.
• Manutenzione del VCI: Attiva il MDCI Pro e ripristina, se necessario, il firmware o il sistema del modulo dal dispositivo stesso.
• Proiezione dello schermo: Invia l'immagine tramite l'uscita HDMI a un monitor più grande, utile per spiegare un risultato o per il lavoro su uno schema.

Moduli di espansione opzionali:

La funzionalità del Topdon Phoenix Max può essere ampliata con vari moduli hardware e licenze software opzionali. Questi ampliamenti sono specificamente progettati per aggiungere ulteriori capacità diagnostiche.

Moduli hardware e accessori:

• Phoenix Scope oscilloscopio: Oscilloscopio a quattro canali per forme d'onda che non mostra i dati live: l'immagine dell'accensione, il pattern dei sensori di albero motore e comando, la corrente di pilotaggio di un iniettore e la comunicazione sulla linea CAN stessa. Visualizza l'oscilloscopio.
• BTMobile ProS tester batteria: Valuta la batteria sulla corrente di spunto a freddo e sulla resistenza interna, misura la corrente di avviamento sotto carico e verifica la ricarica fornita dall'alternatore. Visualizza il tester batteria.
• T-Ninja Box programmatore chiavi: Attiva la funzione IMMO PROG: leggi e scrivi chip chiave, crea chiavi speciali e accedi alla memoria delle centraline. Visualizza T-Ninja Box.
• Kit cavi non-16 pin HD: Cavi di collegamento per camion, autobus e trattori, che raramente dispongono del comune connettore OBD2 a 16 pin. Visualizza il kit cavi.
• Sistema di calibrazione Phoenix ADAS: Treppiede con pannelli di riferimento per la calibrazione del cruise control adattivo, assistenza alla frenata d'emergenza, avviso e correzione della corsia di marcia, visione notturna, monitoraggio del traffico in avvicinamento e monitoraggio degli angoli ciechi. Il dispositivo guida la procedura; il sistema di calibrazione stesso è un'apparecchiatura separata.
• Telecamera termica TC001: Visualizza le differenze di temperatura: una pinza freno che continua a serrare, un radiatore che rimane freddo localmente, uno sbrinamento lunotto con un'interruzione, una centralina che si surriscalda.

Moduli software e licenze:

• Licenza software HD: Apre il software diagnostico per veicoli industriali pesanti. L'acquisto include 12 mesi di aggiornamenti. Visualizza la licenza HD.
• Pacchetto EV: Ampliamento per i sistemi ad alta tensione di veicoli elettrici e ibridi, con i relativi connettori al pacco batteria. Visualizza il pacchetto EV.
• Licenza di autorizzazione FCA (SGW): Licenza annuale che sblocca il gateway dei brand FCA. Visualizza la licenza FCA.
• Licenza di autorizzazione VAG SFD: Licenza annuale per le centraline protette da SFD del gruppo VAG. Visualizza la licenza VAG SFD.
• Bundle SGW Multi-Access: Riunisce le autorizzazioni per FCA, Renault, il gruppo VAG e Nissan in un'unica licenza annuale. Visualizza il bundle.
• Licenza di aggiornamento: Estende la licenza software sul numero di serie del dispositivo. Visualizza la licenza di aggiornamento.

Marche di veicoli supportate:

Il Topdon Phoenix Max supporta più di 200 marchi di veicoli, suddivisi per regione. La copertura può variare a seconda del modello e dell'anno di costruzione.

• Europeo: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Asiatico: Acura, Ashok Leyland, Changhe Suzuki, Daewoo, Daihatsu, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Renault Samsung, Saipa, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Americano: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln, Tesla
• Cinese: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors, Hafei, Haima, JAC, Jinlong, JMC, Joylong, Karry, Leopaard, Lifan, Maxus, MG, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

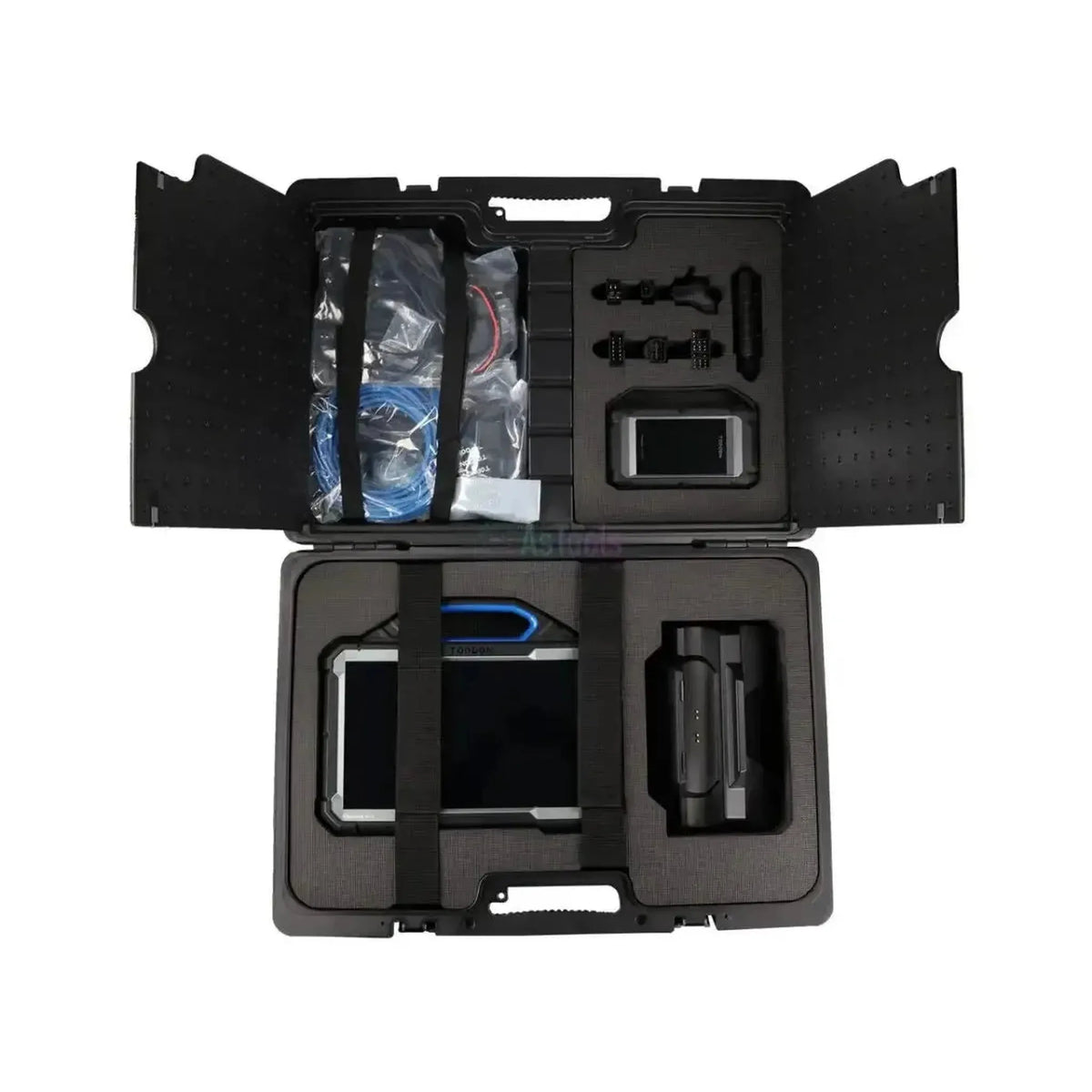

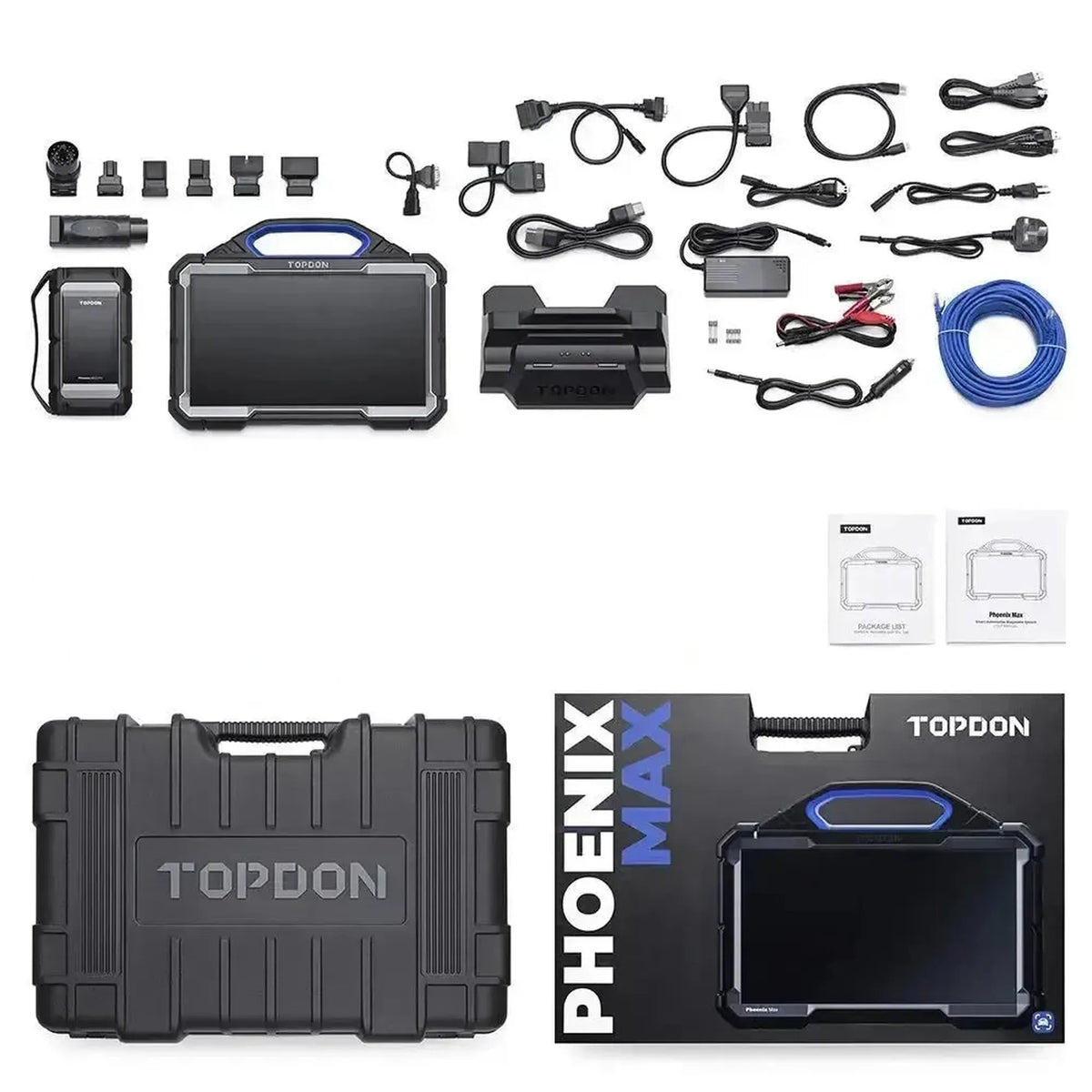

Contenuto della confezione:

• 1x Dispositivo di lettura Topdon Phoenix Max
• 1x VCI Phoenix MDCI Pro
• 1x Cavo diagnostico principale
• 1x Cavo dati USB Type-A verso Type-B
• 1x Cavo di programmazione BMW F-chassis
• 1x Cavo Ethernet
• 1x Adattatore USB a LAN
• 1x Cavo di alimentazione AC
• 1x Adattatore di alimentazione
• 1x Cavo di alimentazione accendisigari
• 1x Cavo connettori batteria
• 1x Adattatore OBD-I
• 1x adattatore B-20 (BMW)
• 1x adattatore BZ (Mercedes-Benz)
• 1x adattatore CR-6 (Chrysler)
• 1x adattatore G/V-12 (GM e VAG)
• 1x adattatore HA-3 (Honda)
• 1x adattatore NN-14+16 (Nissan)
• 1x adattatore TA-17 (Toyota)
• 1x adattatore TA-22 (Toyota)
• 4x Fusibile 5 x 20 mm
• 2x Fusibile 6 x 30 mm
• 1x Manuale dell'utente
• 1x lettera password

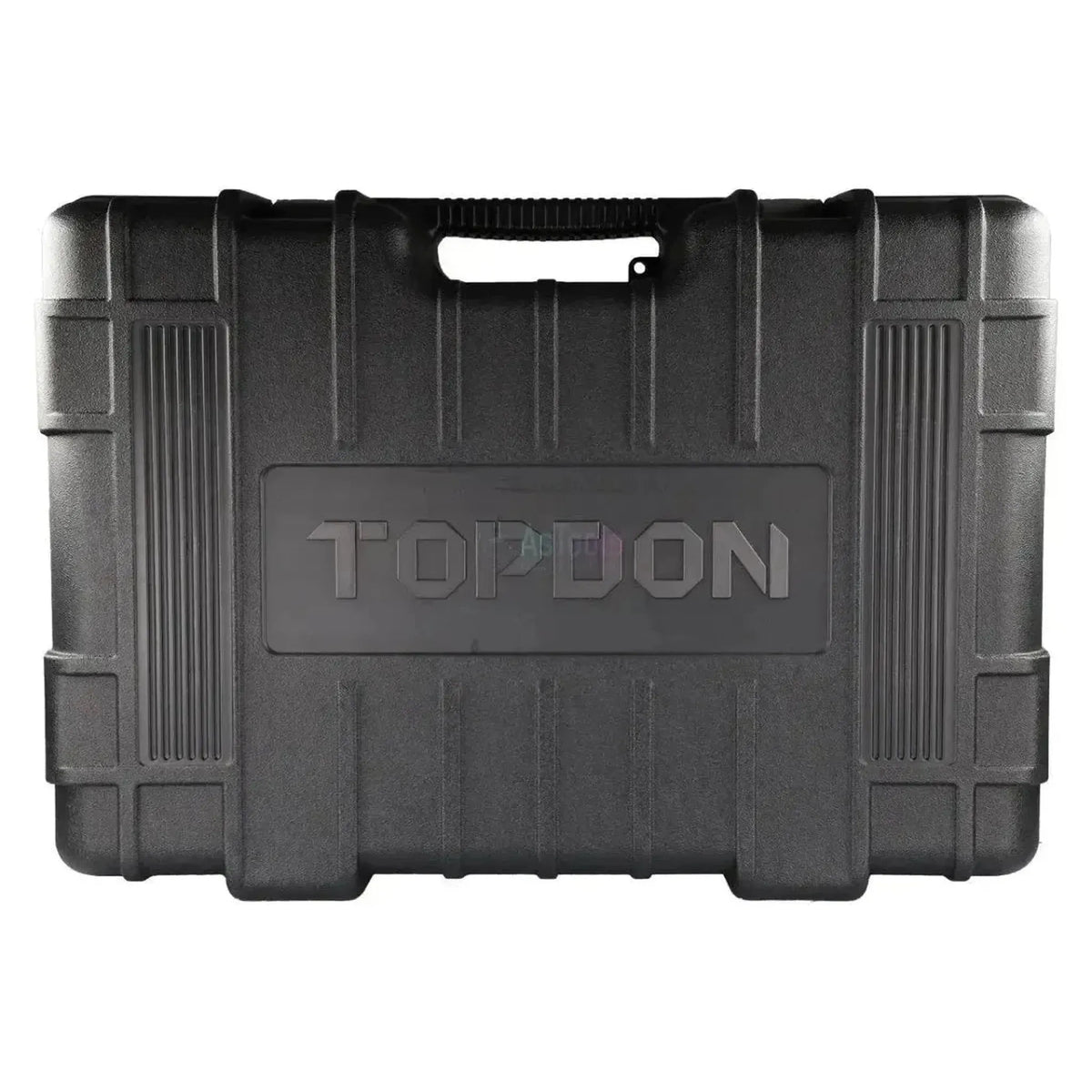

• 1x Valigetta di trasporto

Informazioni sulla licenza:

Con il Topdon Phoenix Max è inclusa una licenza software. Le seguenti condizioni si applicano alla durata e al relativo rinnovo.

• Include 24 mesi di aggiornamenti: la licenza per autovetture e furgoni ha durata di 24 mesi dalla data di attivazione dello strumento.
• Rinnovo annuale: successivamente è possibile rinnovare la licenza utilizzando il numero di serie dello strumento. Visualizza la licenza di aggiornamento.

Alla scadenza della licenza, lo strumento continua a funzionare con l'ultima versione software installata e gli aggiornamenti di sistema e app continuano ad arrivare normalmente. I veicoli inclusi solo in versioni software più recenti e le funzionalità che richiedono il server, inclusa la programmazione online, non saranno più disponibili.

Specifiche tecniche:
