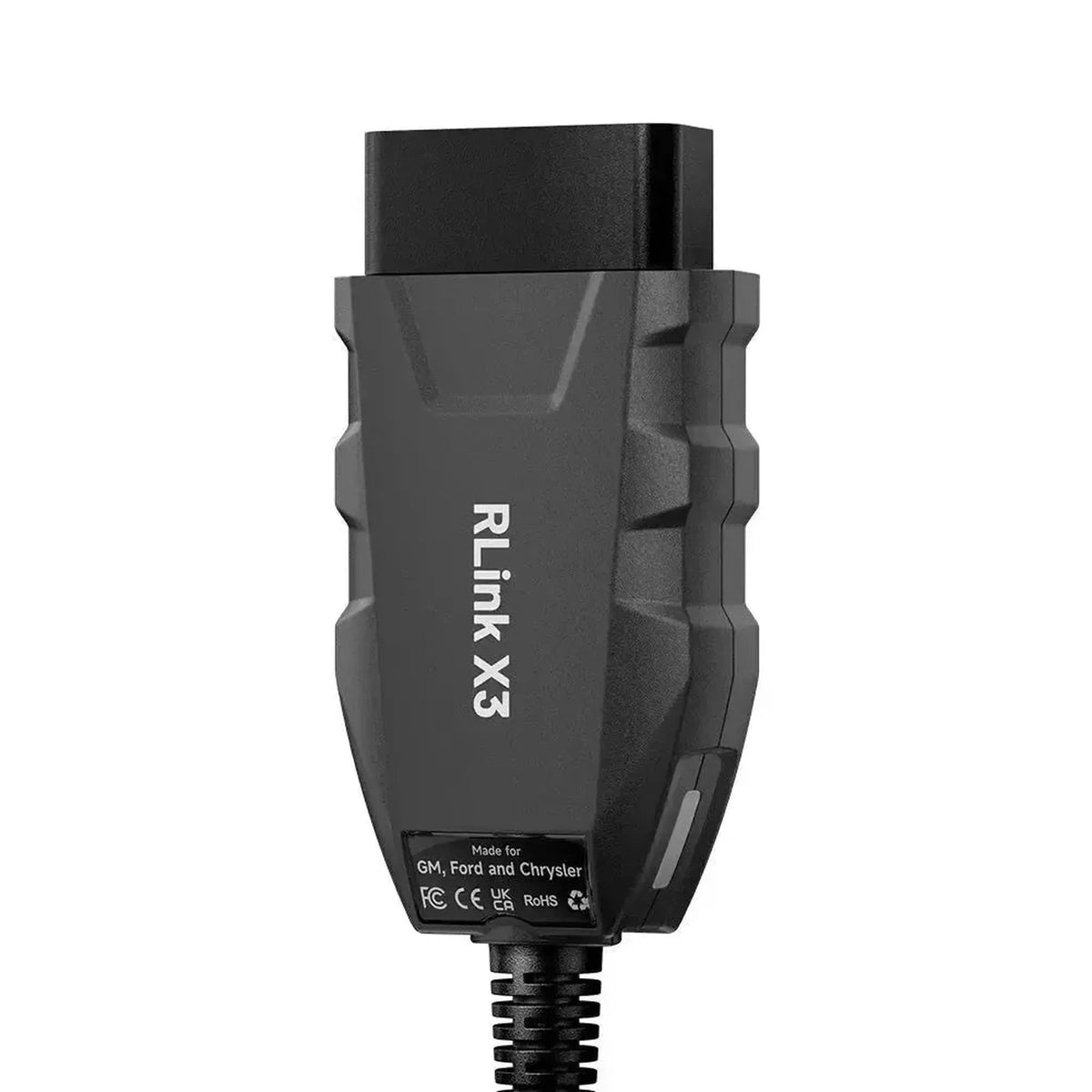

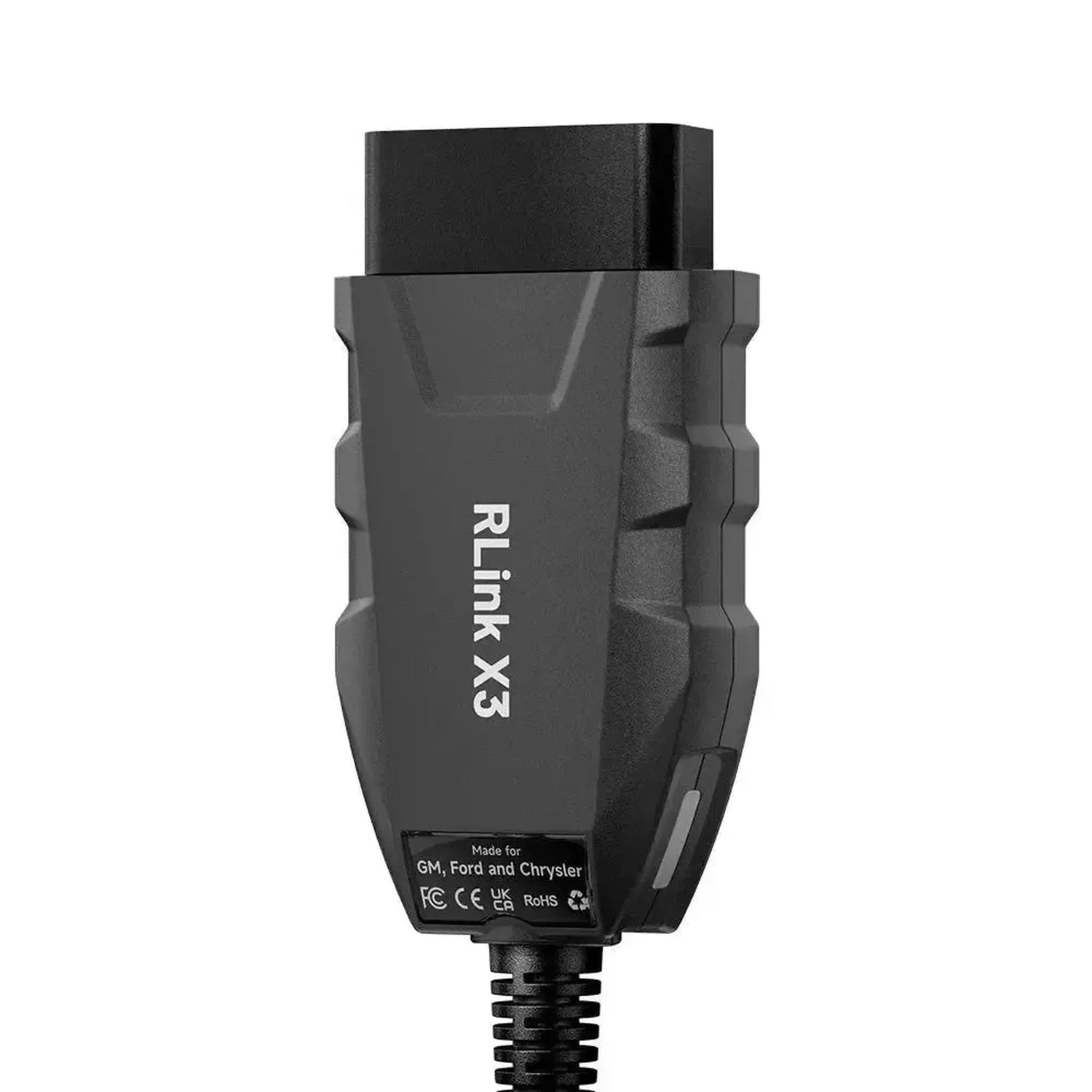

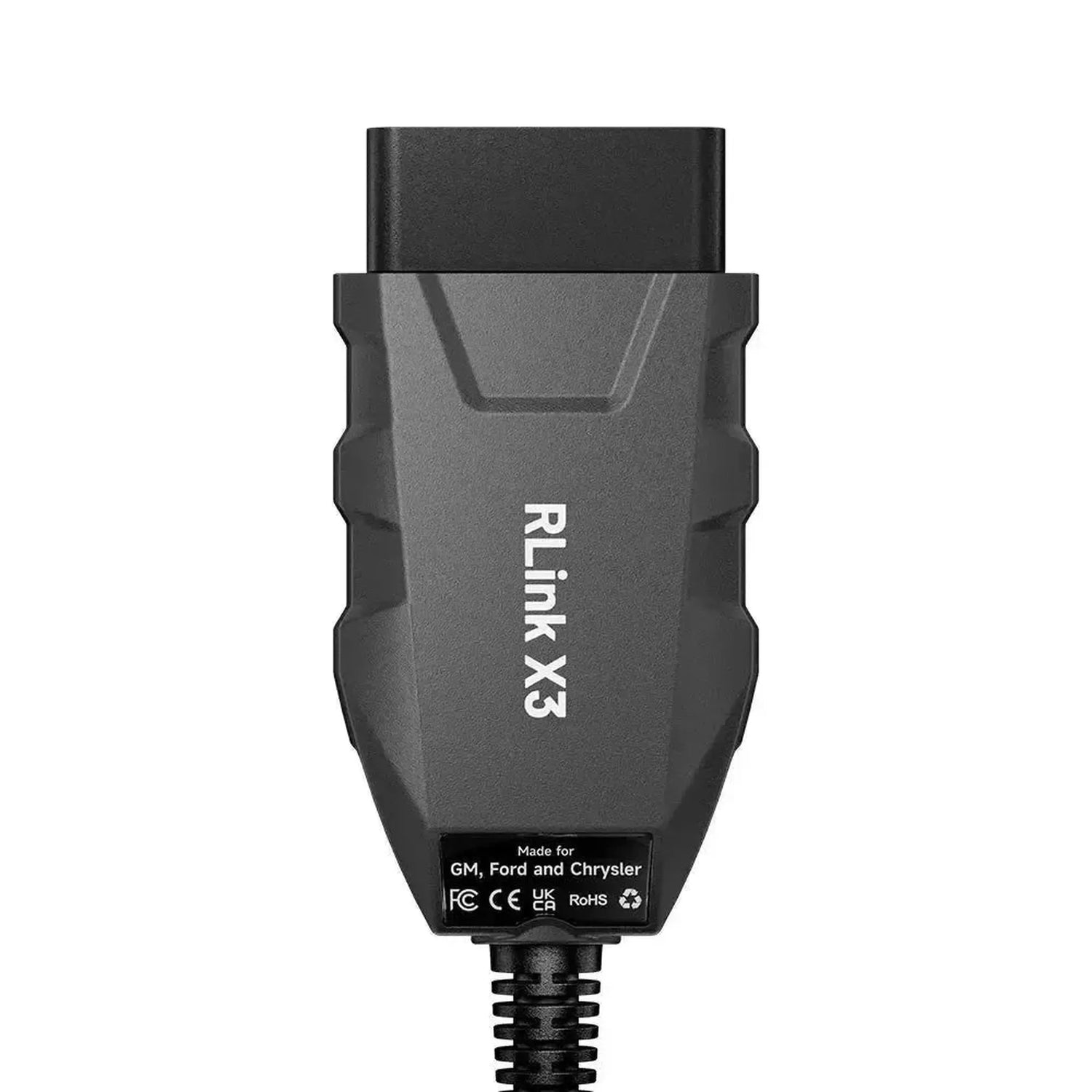

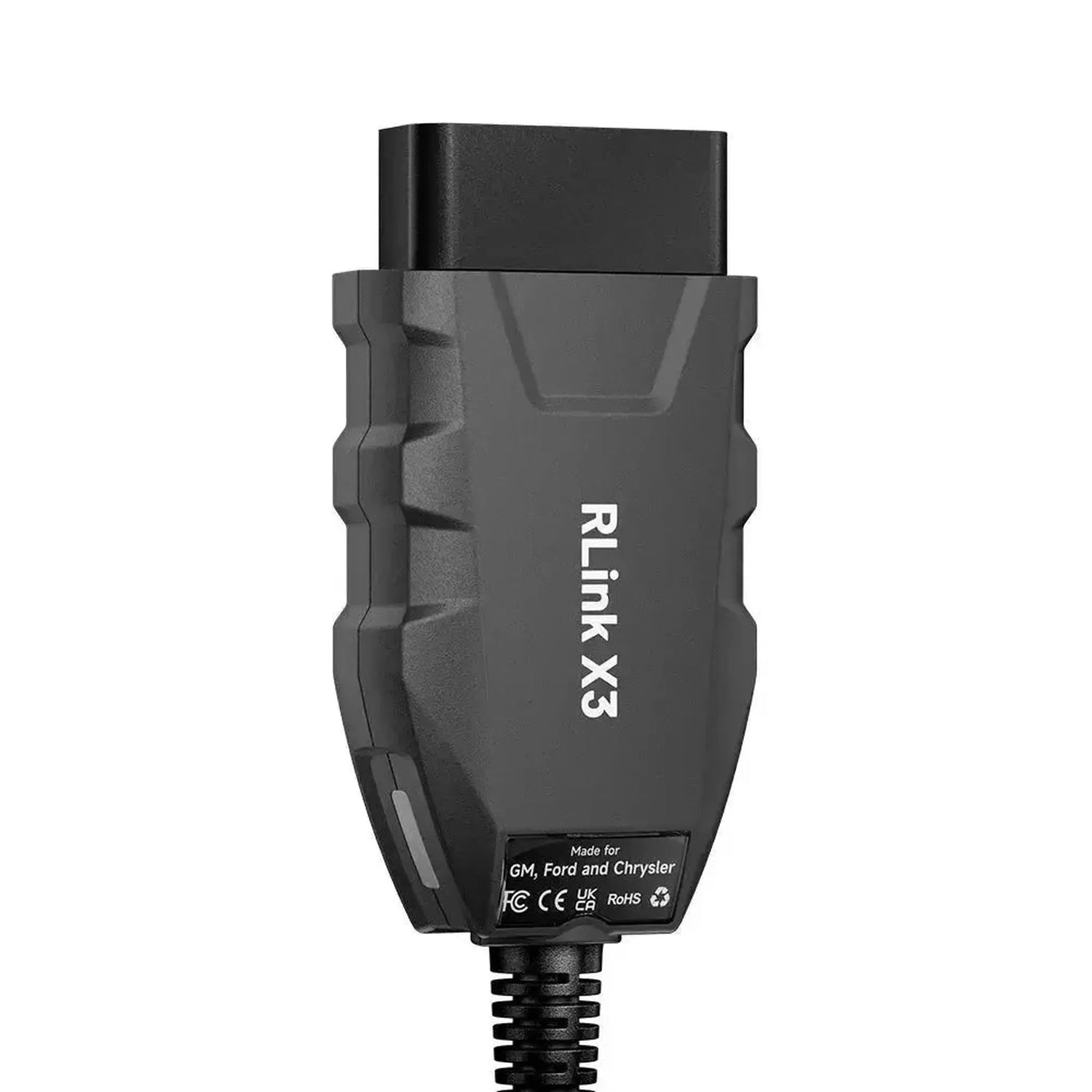

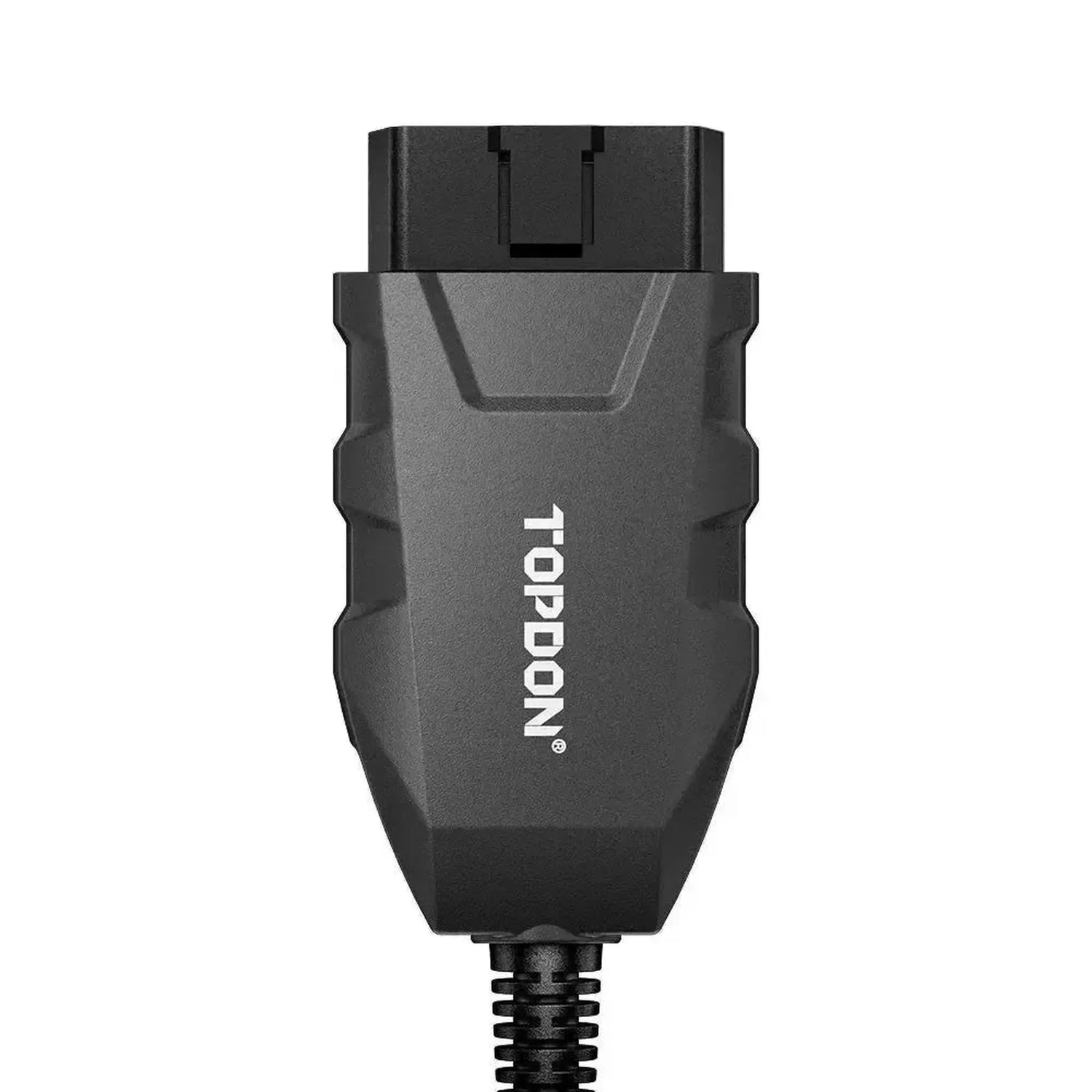

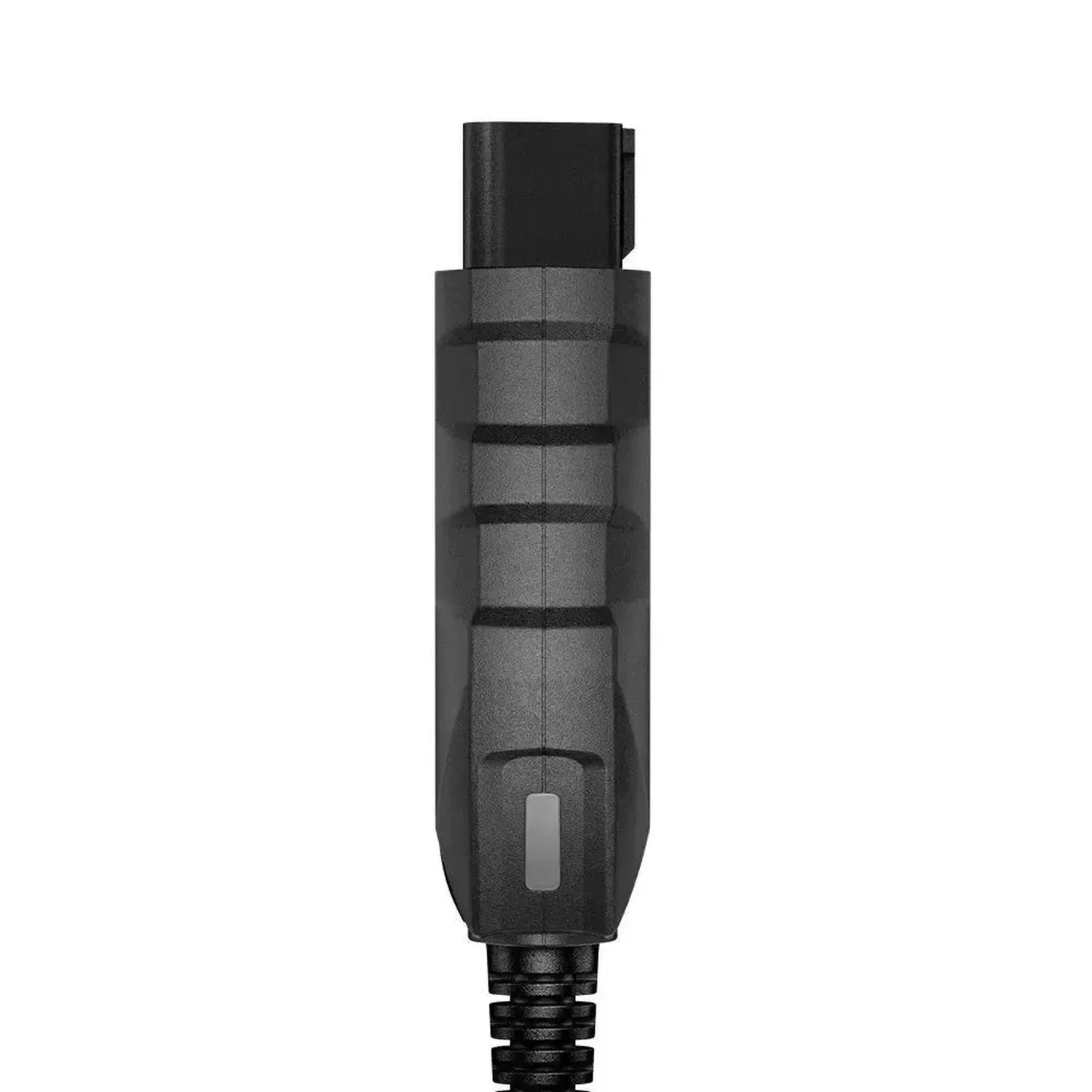

Topdon RLink X3 è un avanzato interfacekabel e modulo di comunicazione che funge da ponte fisico tra il veicolo e un sistema diagnostico per PC. Questo hardware-interface comunica con la rete del veicolo tramite un connettore OBD2 a 16 pin standard e si collega a un laptop o PC mediante una robusta connessione USB o una connessione wireless. L'interfaccia è stata sviluppata specificamente per diagnosi approfondita, codifica dei moduli ed esecuzione di complesse programmazioni ECU a livello OEM, eliminando la necessità di più interfacce specifiche per marca in officina.
All'interno della rete del veicolo, l'interfacekabel funziona come convertitore di dati veloce che traduce i segnali grezzi dai moduli del veicolo per il software diagnostico associato. Il trasferimento dati è ottimizzato per compiti ad elevato utilizzo di larghezza di banda, con pieno supporto hardware per i protocolli di comunicazione attuali come DoIP, CAN FD, J2534, D-PDU e RP1210. Una volta inizializzata la connessione, il dispositivo indirizza perfettamente le richieste di comunicazione dal PC alla rete CAN del veicolo, consentendo ai tecnici diagnostici di monitorare i parametri in tempo reale e di scrivere stabili aggiornamenti software nelle unità di controllo.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
L'interfaccia è progettata per fungere da gateway di comunicazione per un'ampia gamma di processi diagnostici, in base al software associato.
- Diagnosi profonda del veicolo: Legge i codici di errore DTC (Diagnostic Trouble Codes) da tutte le unità di controllo e reti disponibili, con la possibilità di resettarli correttamente.
- Monitoraggio dati in tempo reale: Consente la visualizzazione dei valori dei sensori attuali e dei parametri dei moduli, fondamentale per l'analisi dei sistemi di alimentazione, emissioni e attività del bus dati.
- Comando attuatori: Offre la possibilità di eseguire test attivi tramite il software diagnostico, che consente di attivare temporaneamente componenti come valvole, relè e motori attraverso l'interfaccia per testare il funzionamento fisico.
Funzioni speciali e capacità
Questo modulo fornisce funzioni avanzate specifiche necessarie per la manutenzione moderna di veicoli e autocarri pesanti.
- Integrazione J2534 Pass-Thru: Consente all'utente di comunicare direttamente con i server dei costruttori tramite un protocollo standardizzato. Questo permette di flashare, riprogrammare e codificare le ECU con il software ufficiale del costruttore.
- Supporto DoIP e CAN FD: Contiene l'architettura hardware necessaria per comunicare con reti broadband (Diagnostics over Internet Protocol e CAN Flexible Data-Rate), come utilizzate nei veicoli a partire da circa il 2020.
- Capacità D-PDU / RP1210: Supporta standard di comunicazione ampiamente utilizzati per la diagnosi di veicoli commerciali pesanti (Heavy Duty) e pacchetti OEM specifici come VAG ODIS.
Veicoli compatibili
Poiché questa interfaccia funziona come pass-through, la compatibilità con i veicoli è praticamente universale, purché abbinata al software OEM corretto e a una licenza attiva. I seguenti marchi hanno dimostrato funzionalità comprovata con hardware J2534:
Esempi di ambienti OEM supportati:
- Gruppo VAG: (Volkswagen, Audi, Seat, Skoda) tramite ODIS
- Mercedes-Benz: (Veicoli passeggeri e commerciali leggeri) tramite XENTRY Pass Thru EU
- BMW / MINI: (Tutti i modelli con OBD2) tramite ISTA
- Toyota / Lexus: (Praticamente tutti gli anni di costruzione moderni) tramite Techstream
- Ford / Mazda: (Modelli con CAN-bus) tramite FDRS o FJDS
- General Motors (GM): (Opel, Chevrolet, ecc.) tramite GDS2
Software e sistemi operativi compatibili
Il modulo non genera schermate diagnostiche proprie, ma dipende completamente dal software di terze parti e dalla configurazione dei driver di comunicazione associati.
Software compatibile:
- Software OEM J2534: VAG ODIS, Mercedes XENTRY, BMW ISTA, GM GDS2, Ford FDRS/FJDS, Honda HDS, Toyota Techstream, Volvo VIDA, Subaru SSM4, JLR SDD.
- Applicazioni Pass-Thru di terze parti: Supporta applicazioni sviluppate specificamente secondo gli standard SAE J2534 o ISO 22900.
Sistemi operativi:
- Windows: Windows 10 e Windows 11 (Nota bene: consultare sempre i requisiti Windows specifici del software OEM scelto, poiché alcuni costruttori impongono requisiti di compatibilità ristretti).
Contenuto della confezione

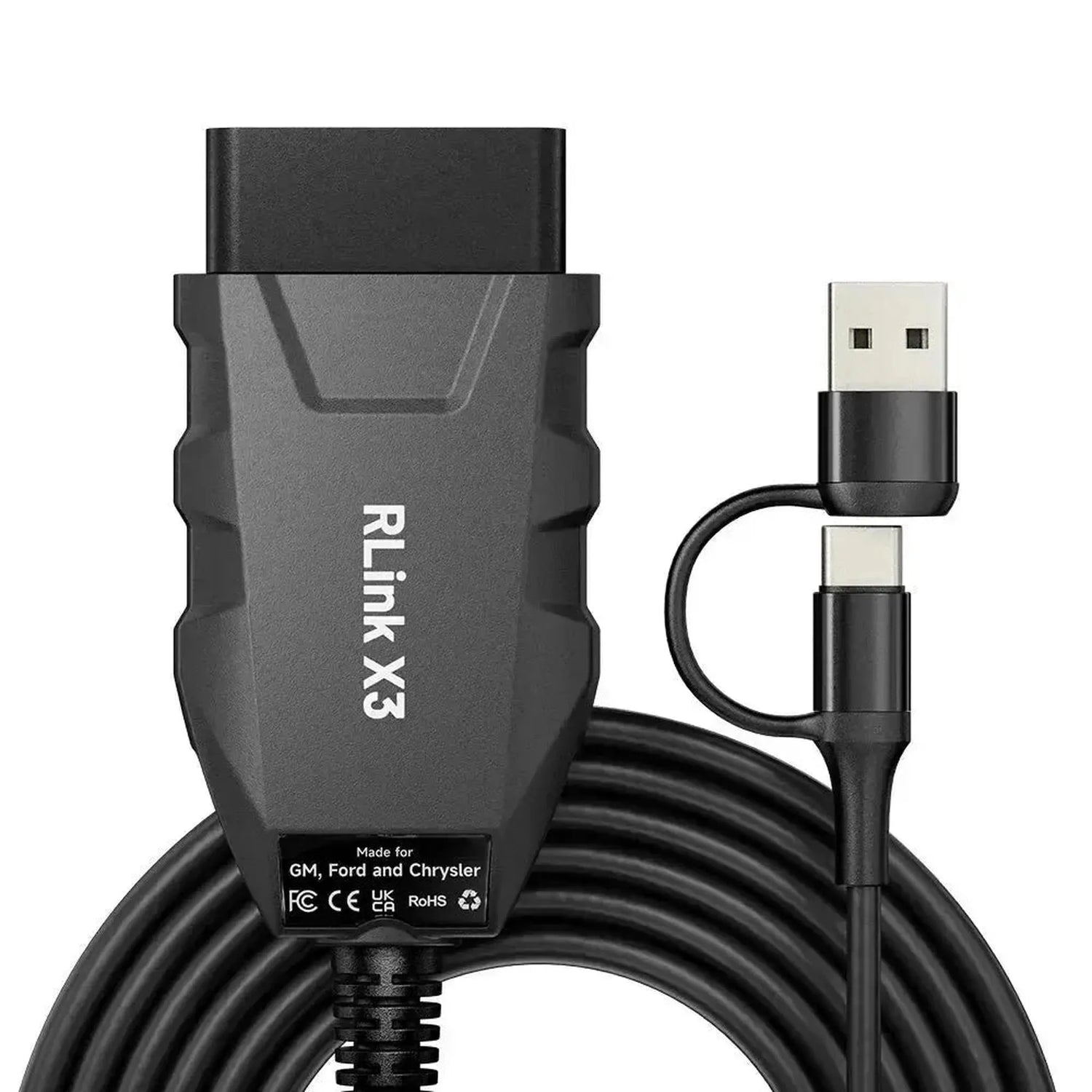

- 1x Topdon RLink X3 | Interfacekabel (VCI)
- 1x Cavo connettore OBD2
- 1x Cavo collegamento USB (PC a modulo)
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca prodotto | Topdon |
| Modello prodotto | RLink X3 |
| Categoria del prodotto | Interfacekabel / VCI (Pass-Thru) |

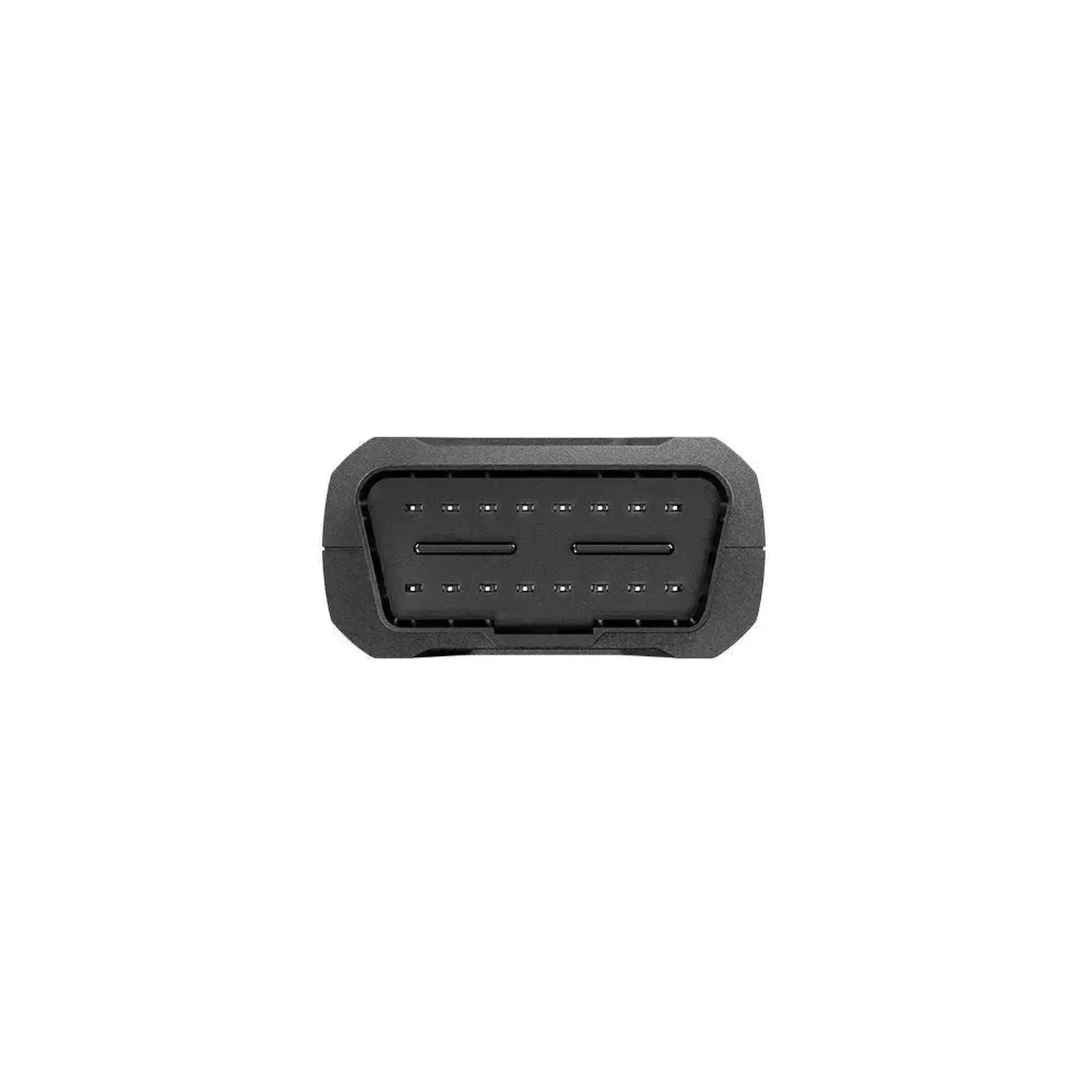

| Connettore veicolo | OBD2 (16 pin) |
| Collegamento PC/Laptop | USB |
| Standard supportati | J2534-1, J2534-2, D-PDU (ISO 22900), RP1210 |
| Protocolli di rete | DoIP, CAN FD, CAN, UDS, K-Line, L-Line |
| Funzionamento | Comunicazione Pass-Thru / Gateway |
| Intervallo di tensione | 9V - 36V (compatibile con autovetture e autocarri) |
