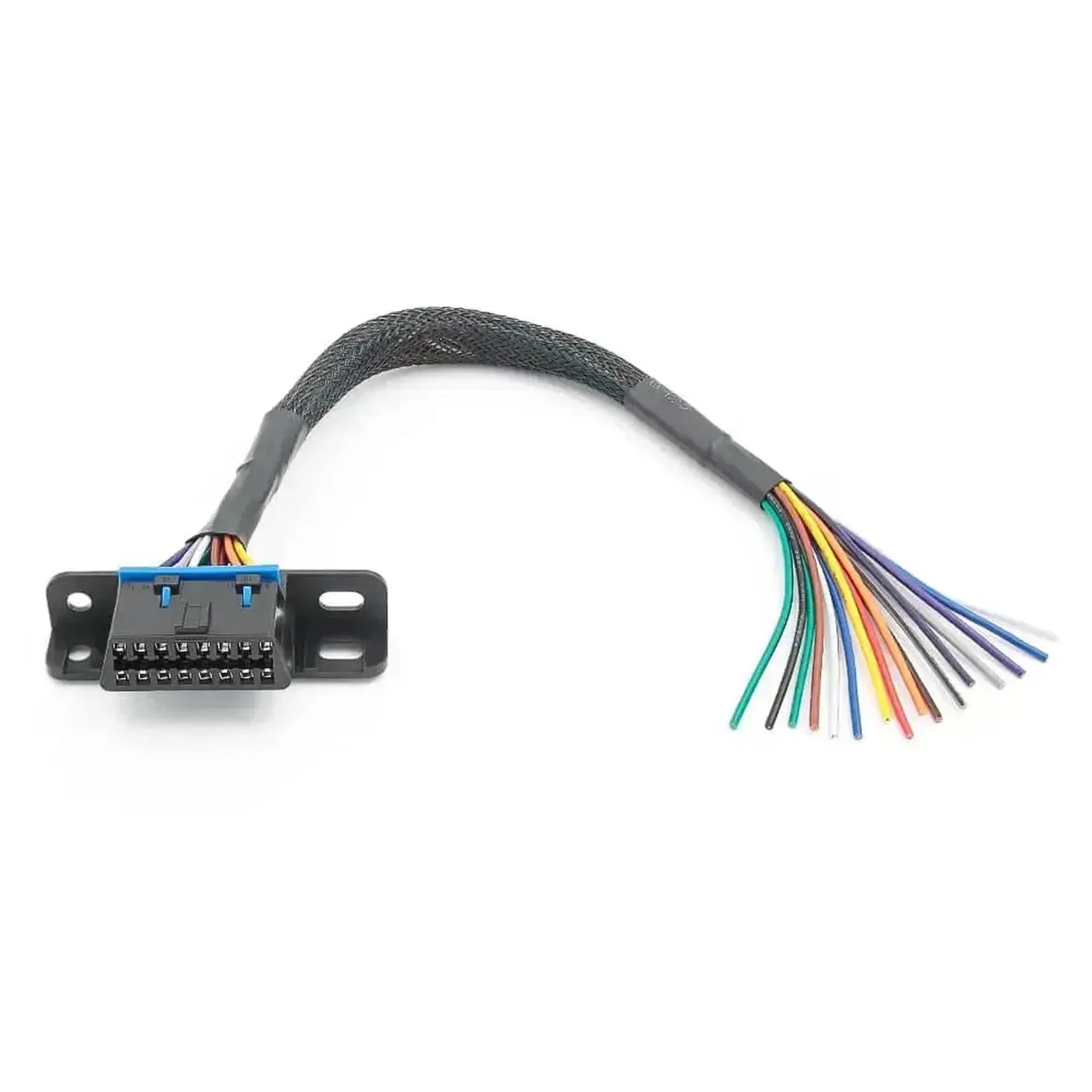

La porta OBD2 a 16 pin è un connettore femmina J1962 con un fascio di cavi di 30 cm che si conclude in 16 cavi con terminali aperti individuali. Questo componente è destinato alla creazione di un'installazione personalizzata, all'esecuzione di riparazioni o alla sostituzione di una porta diagnostica danneggiata in un veicolo. Il cavo è dotato di una guaina intrecciata per una protezione aggiuntiva della cablatura.
Grazie ai cavi con terminali aperti, questo prodotto offre flessibilità nell'installazione, consentendo il collegamento individuale di ogni pin ai sistemi corrispondenti del veicolo, come il bus CAN, linea K, alimentazione e massa. Il connettore è dotato di supporti di montaggio integrati, che permettono un'installazione stabile e fissa su un cruscotto o pannello.
VANTAGGI
CONSIDERAZIONI IMPORTANTI
Applicazione e funzionalità
Questo fascio di cavi OBD2 fornisce una base per la creazione di un connettore diagnostico personalizzato o per la riparazione di una porta danneggiata.
- Installazione personalizzata: Consente l'integrazione di una porta OBD2 in veicoli personalizzati, auto da corsa o veicoli storici equipaggiati con una ECU moderna.
- Riparazione: Funziona come componente sostitutivo per una porta OBD2 factory danneggiata, usurata o corrosa.
- Cablatura flessibile: I 16 cavi con terminali aperti possono essere collegati al sistema elettrico del veicolo in base ai requisiti di un'applicazione specifica o di un protocollo diagnostico.
Pinout OBD2 standard (riferimento)
Il connettore J1962 a 16 pin dispone di un assegnamento pin standardizzato per linee di comunicazione e alimentazione. I pin rimanenti vengono compilati in base alle specifiche del marchio.
- Pin 4: Massa telaio
- Pin 5: Massa segnale
- Pin 6: CAN-High (ISO 15765-4, SAE J-2284)
- Pin 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
- Pin 10: Bus J1850- (SAE J1850 PWM/VPW)
- Pin 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Pin 15: L-Line (ISO 9141-2, opzionale)
- Pin 16: Batteria +12 V (alimentazione permanente)
- Pin 1, 3, 8, 9, 11, 12 e 13: Disponibili per funzioni specifiche OEM (variano a seconda del produttore)
Veicoli compatibili
Questo prodotto è un componente universale e non è specifico per un marchio o modello particolare. È progettato per installazioni personalizzate e riparazioni in diverse applicazioni, tra cui:
- Autovetture
- Furgoni
- Veicoli commerciali leggeri
- Veicoli personalizzati e kit car
- Banchi di prova e ambienti di sviluppo
Contenuto della confezione
- 1x Porta OBD2 a 16 pin (femmina) — 16 Cavi con terminali aperti (30 cm)
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Connettore 1 | OBD2 a 16 pin (J1962) femmina |
| Connettore 2 | 16 cavi con terminale aperto |
| Lunghezza cavi | 30 cm |
| Fissaggio | Staffe di montaggio integrate |
| Protezione | Guaina intrecciata |
| Protocolli supportati | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
