Lettore Jaltest per Veicoli da Pulizia

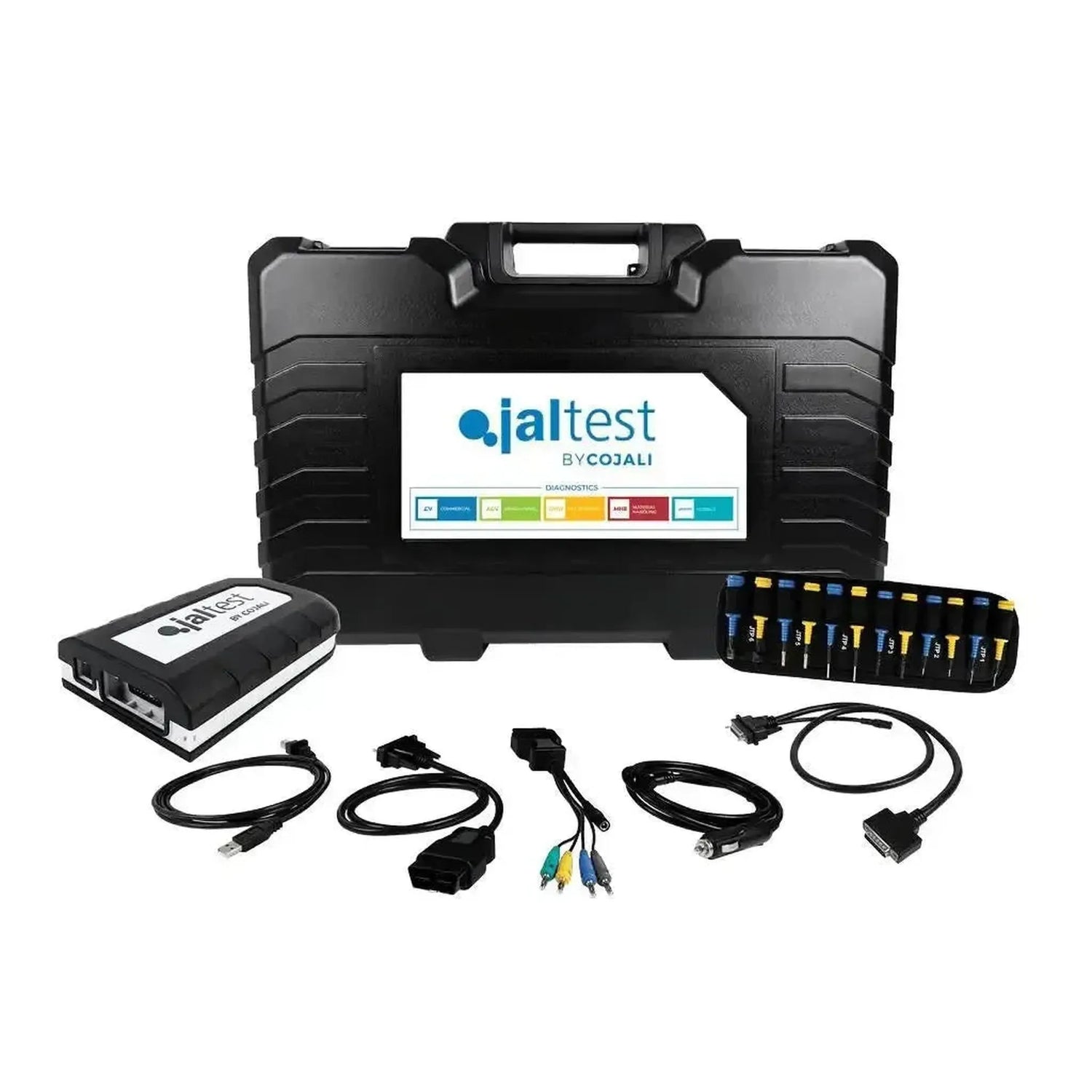

Contenuto della confezione

La valigia contiene l'hardware con cui Lei stabilisce la connessione, oltre ai diritti software che sbloccano il modulo Multi-Purpose Vehicle. L'hardware è lo stesso del set separato 70001052; la differenza tra gli strumenti di lettura risiede nel modulo software, non nella valigia. Di seguito è riportato per ogni componente di cosa si tratta e quale numero di riferimento vi è associato.

Hardware

• Jaltest Link V9 (70001015): L'interfaccia diagnostica che colleghiate alla presa diagnostica del veicolo, con connettore DB26 a 26 pin verso il cavo e USB-C verso il PC.
• Kit Multipin (70002001): Venti multipin da JTP01 a JTP10, ciascuno in due colori, il cavo di collegamento JTP101 e due cavi di alimentazione — JDC10AM2 con pinze a batteria e JDC20AM2 per l'accendisigari. Con questi si collega direttamente a un connettore per il quale non esiste un cavo diagnostico specifico.
• Cavo OBD a 16 pin (JDC213.9): Il cavo standard per la presa diagnostica ordinaria.
• Cavo USB-C (JDC107.9B): La connessione tra il Link e il suo laptop.
• Cavo di prolunga da 100 cm (JDC100): Con connettore DB26 a 26 pin, il connettore largo sull'interfaccia stessa.
• Valigia (70003015): L'esecuzione compatta, 505 x 381 x 146 mm.

Software

• Software (29348): L'acquisto una tantum che sblocca il modulo Multi-Purpose Vehicle.
• Attivazione della licenza, dodici mesi (74001012): Il diritto di utilizzarlo nel primo anno.

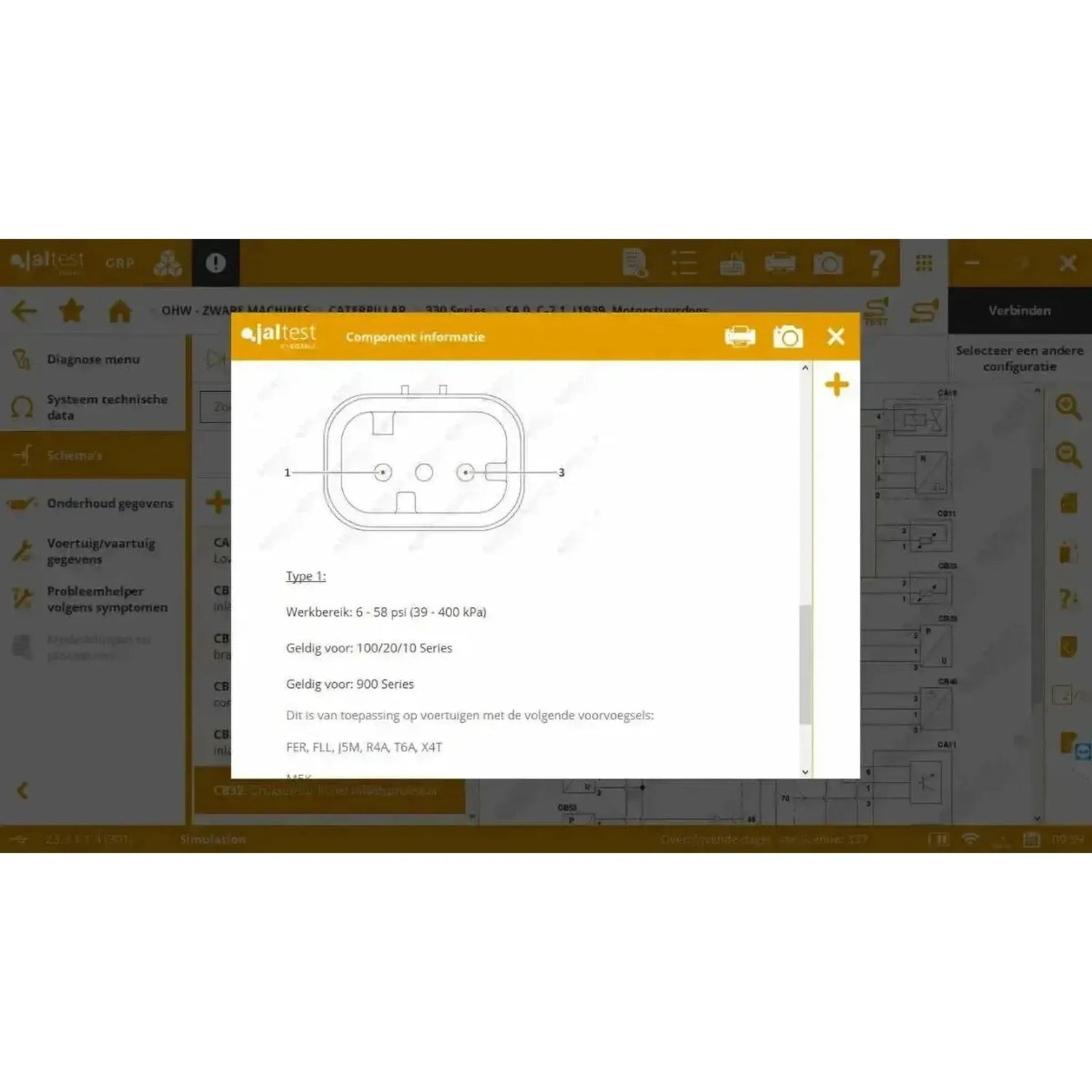

• Informazioni tecniche: Il manuale di riferimento del software. È incluso e non è vendibile separatamente; l'accesso è valido per la durata della licenza.
• Jaltest GRP: Il software gestionale di Cojali per clienti, veicoli e rapporti, disponibile nelle modalità Basic, Synchro ed Enterprise; tutte e tre sono attivabili gratuitamente.

Un portatile e i cavi specifici per marca non sono inclusi. Vedete Cavi e computer più avanti in questa pagina.

Veicoli e sistemi supportati

Jaltest Multi-Purpose Vehicle copre un gruppo: i veicoli multifunzionali, dalla spazzatrice stradale al mezzo operativo comunale. Un marchio nell'elenco significa che c'è copertura, non che ogni modello e anno di costruzione sia completamente supportato. La suddivisione per continente si riferisce al Paese di provenienza del marchio, non all'attuale proprietario.

Veicoli multifunzione

Marchi noti tra i veicoli multifunzionali nella copertura di Jaltest Multi-Purpose Vehicle: Aebi, Boschung, Bucher, Hako, Johnston, Kärcher, Ravo e Schmidt.

Tutti i 27 marchi di veicoli multifunzionali, suddivisi per continente:

Europei include il Regno Unito e la Svizzera. Bobcat è classificato come Americano perché il marchio proviene dagli Stati Uniti, indipendentemente dal proprietario attuale. Sotto Altro si trovano i due nomi la cui provenienza non è stata determinata.

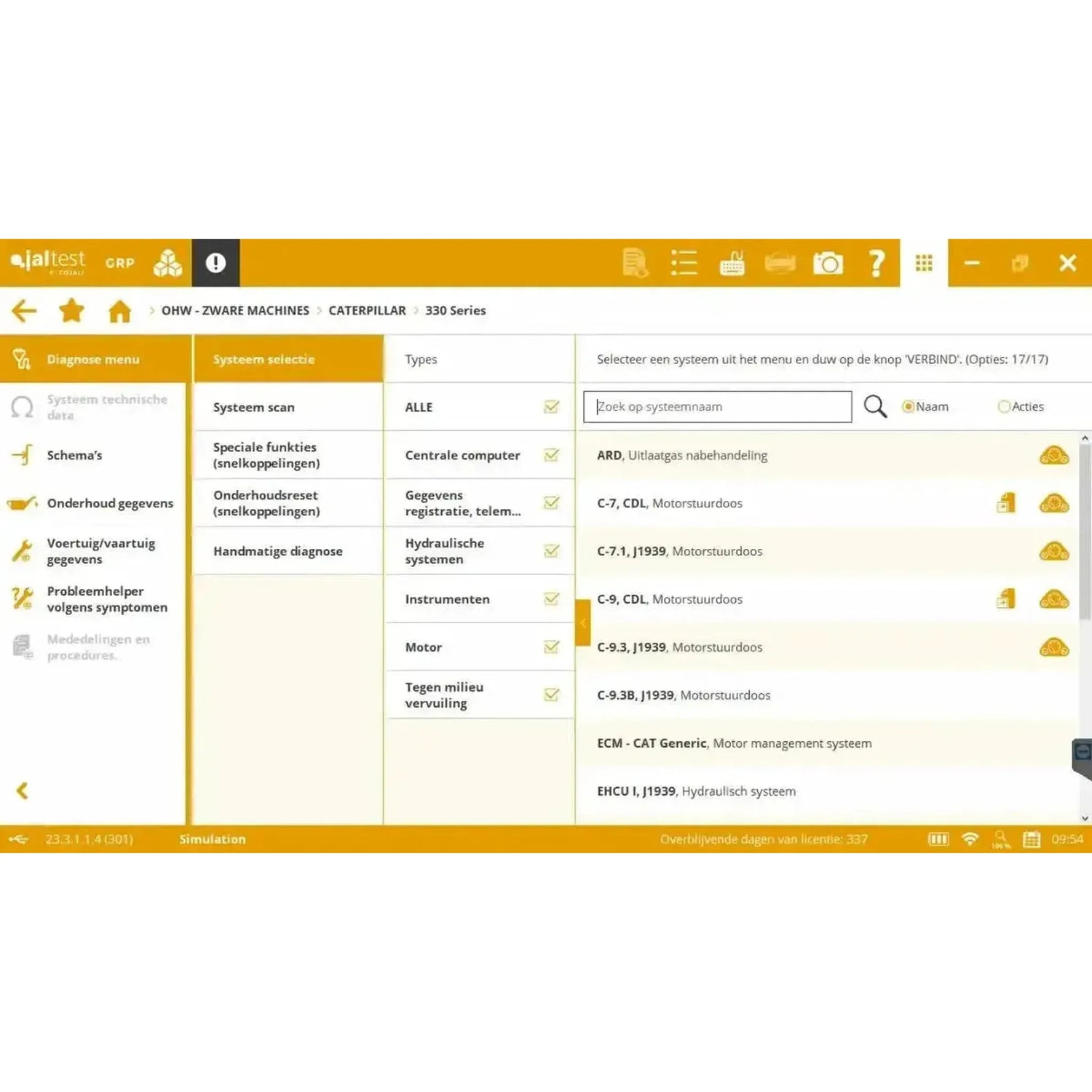

I sistemi del veicolo

• Motore e trasmissione: Motore, cambio e post-trattamento dei gas di scarico, con filtro antiparticolato, SCR e AdBlue.
• Impianto idraulico: Pompe, valvole proporzionali e le regolazioni di pressione e portata del circuito di lavoro.
• Sovrastruttura e spazzamento: Comando dei motori delle spazzole, ventilatore di aspirazione e altre funzioni di lavoro della sovrastruttura.
• Freni e telaio: Componenti dei freni idraulici ed elettronici, sospensione e impianto di sterzo.
• Elettronica: Centralina principale, moduli elettronici, quadro strumenti e le reti CAN che li collegano.

Ricerca per componente anziché per veicolo

Una spazzatrice stradale è una sovrastruttura su un telaio, con componenti di diversi fornitori. Se lo stesso sistema si trova in più marchi, accede ad esso sul componente piuttosto che sul veicolo.

• Motori: Mercedes-Benz e MTU, Iveco, FPT e Kubota; per questi marchi esiste un cavo motore dedicato all'interno del set di cavi per i veicoli multifunzionali.
• Connessione generica: Il connettore Deutsch a 9 poli di colore verde tipo 2, l'ingresso standard su molte centraline motore e sovrastruttura separate.
• Trasmissioni: Versioni idrostatiche, powershift e CVT, con regolazioni dopo la riparazione o la sostituzione di un componente.
• Componenti idraulici: Valvole proporzionali, pompe e i sensori di pressione, angolo e lunghezza sulla sovrastruttura.
• Post-trattamento dei gas di scarico: Filtro antiparticolato, SCR e AdBlue, con la pompa, l'iniettore e il riscaldamento come componenti separati.

Ciò che potete fare con questo set

Con il modulo Multi-Purpose Vehicle legge le centraline del veicolo, monitora i parametri e comanda i componenti. Inoltre esegue i lavori di manutenzione che richiedono il software: il filtro antiparticolato, gli iniettori, le calibrazioni e i contatori di manutenzione.

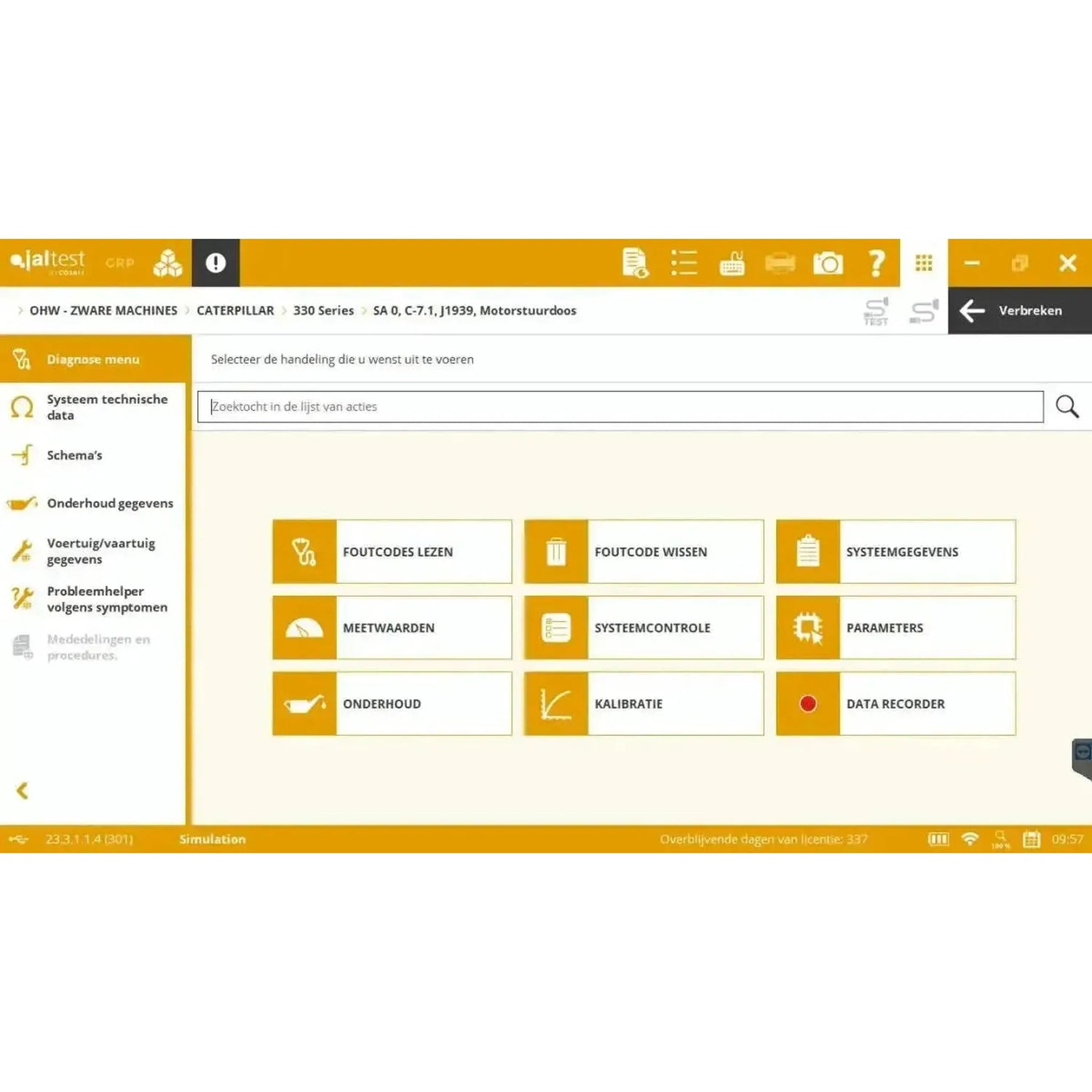

Diagnosi

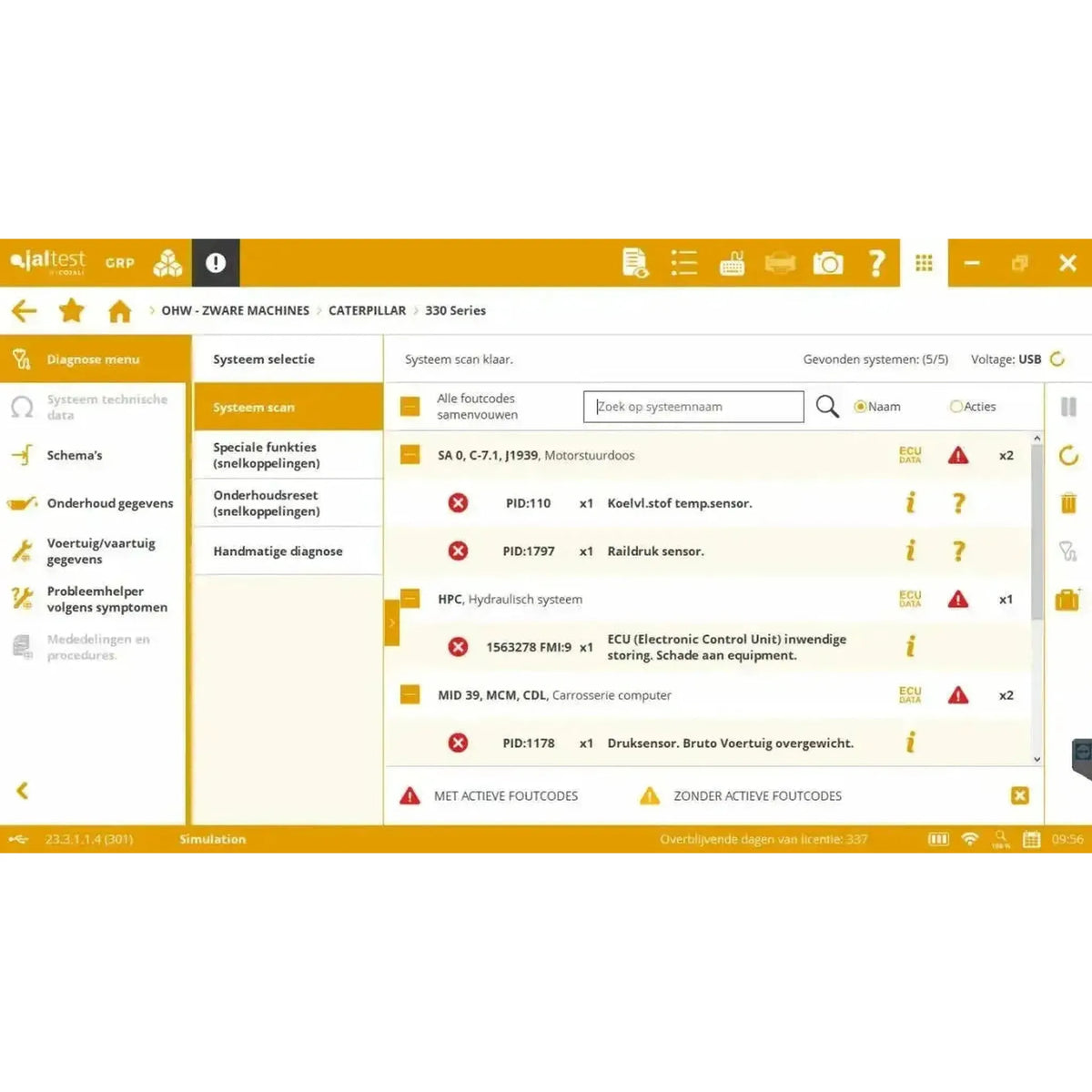

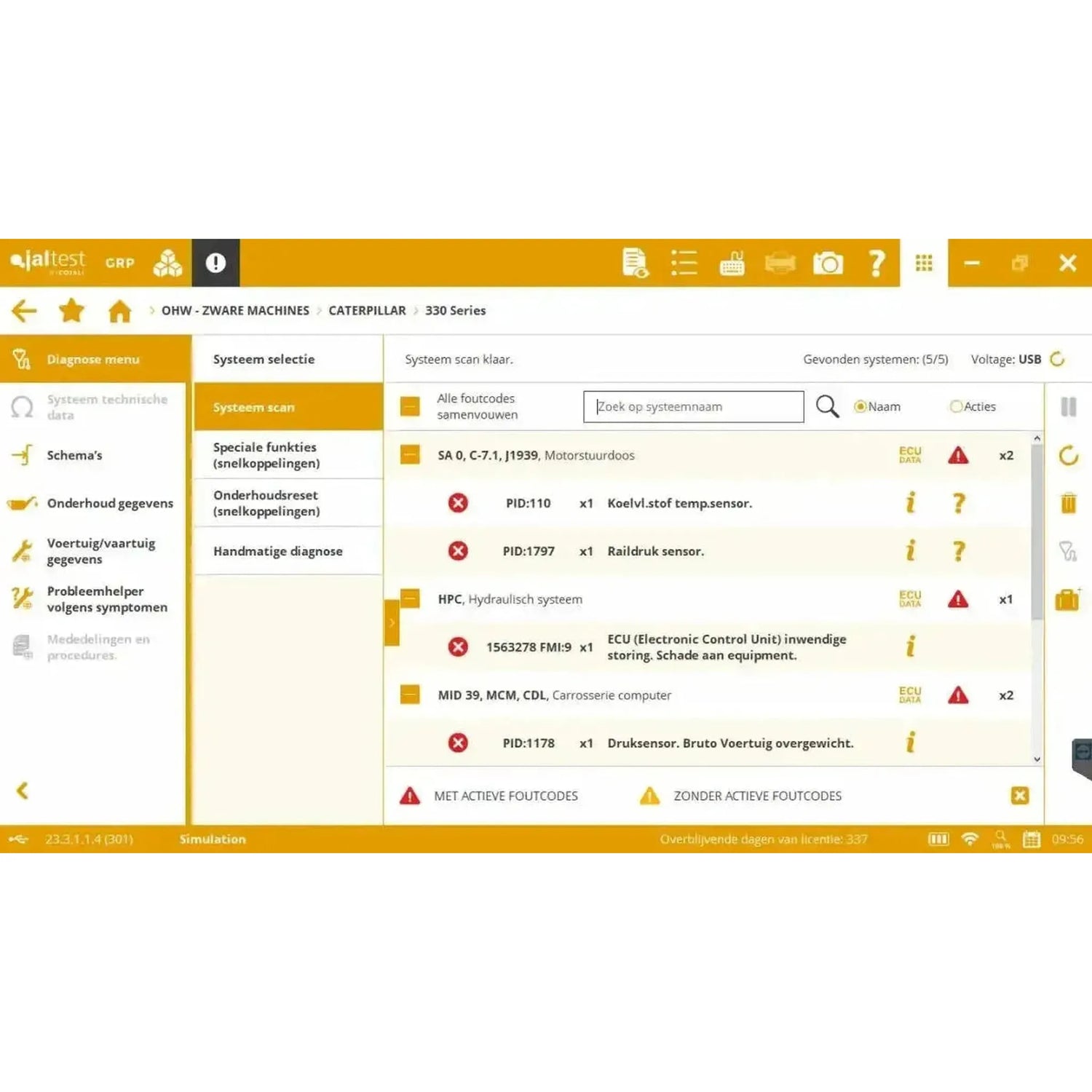

• Lettura dei codici di errore: La memoria degli errori della centralina, con informazioni sui codici.
• Parametri: I valori dei sensori collegati sullo schermo, come i giri motore, la pressione idraulica e la temperatura.
• Comando dei componenti: Controllare direttamente valvole, pompe, motori delle spazzole e ventilatori per verificarne il funzionamento.
• Dati della centralina: Numero di serie, versione del software, ore di funzionamento e altri dati della centralina.
• Parametri e calibrazioni: Configurare le unità di controllo e regolare i sistemi.

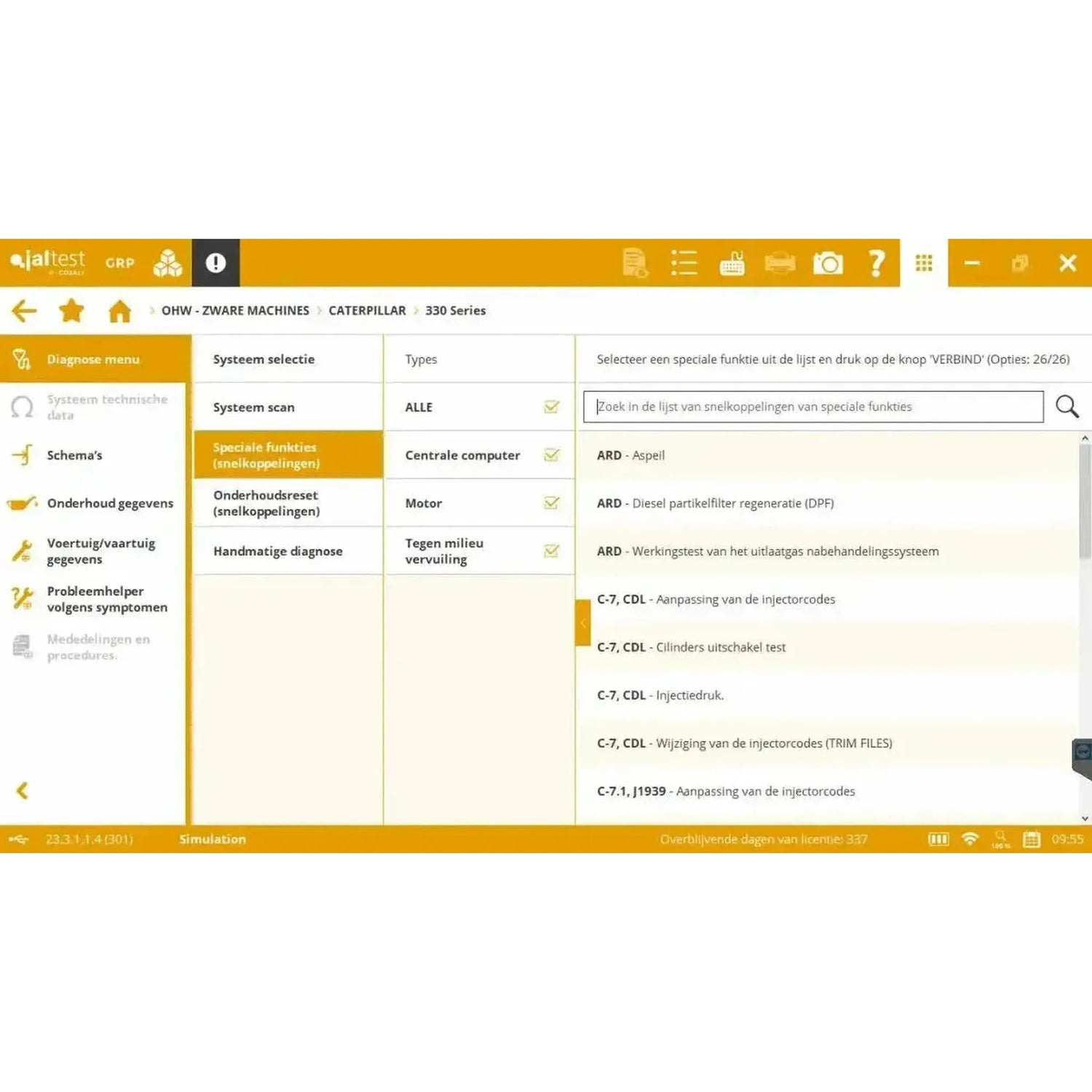

Manutenzione

• Filtro antiparticolato (DPF): Rigenerazione forzata e, dopo la sostituzione, azzeramento dei valori di fuliggine e cenere.
• SCR e AdBlue: Ripristino del sistema e misurazione della pompa, dell'iniettore e del riscaldamento.
• Codifica iniettori: Registrazione dei nuovi iniettori nella centralina motore.
• Calibrazione dell'impianto idraulico: Riprogrammazione dei proporzionali e dei sensori montati in cabina.
• Contatori di manutenzione: Azzeramento dopo la manutenzione programmata.

La differenza rispetto alla modalità esperto

La diagnosi ordinaria consiste nella lettura, misurazione e azionamento. In modalità esperto modificate inoltre i parametri nelle unità di controllo: la calibrazione di sensori e attuatori, l'impostazione dei parametri di esercizio e la rigenerazione del filtro antiparticolato. Questa modalità è inclusa.

Cavi e computer

Nella valigia è incluso il cavo OBD a 16 poli per il connettore standard. Se il veicolo dispone di un connettore proprietario, è necessario un cavo separato; questi cavi sono disponibili singolarmente e sono raggruppati insieme in un set di cavi. Il software vero e proprio funziona su PC Windows.

• Veicoli multifunzione (70002005): Il set di cavi per questo modulo include JDC203A per Mercedes-Benz e MTU, JDC206A per Iveco, JDC217.9 per il connettore Deutsch verde a 9 poli tipo 2, JDC523A per Kubota e JDC526A per il connettore a 19 poli sui motori FPT.
• Cavi singoli: Disponibili anche singolarmente quando in officina utilizzate un solo marchio.
• Computer: Il software funziona su Windows. Cojali fornisce il Jaltest Rugged PC e il PAD Rugged A140; entrambi sono disponibili separatamente nel nostro negozio online.

Il cavo corretto per il vostro veicolo dipende dal connettore diagnostico presente nel veicolo stesso e non dal marchio della cabina. Verificate il connettore nel veicolo prima di ordinare: Se è un connettore OBD2 a 16 poli, è sufficiente il JDC213.9 fornito in dotazione; se è un connettore proprietario, sarà necessario un cavo proprietario: Si trova nel set di cavi 70002005 oppure è disponibile per l'acquisto separato.

Licenza e rinnovo

La licenza software ha validità dodici mesi a partire dall'attivazione e viene successivamente rinnovata annualmente con la licenza di aggiornamento (29349). Fino a quando la licenza è valida, riceverete tutti gli aggiornamenti software e avrete accesso alle informazioni tecniche.

• Rinnovo: Annualmente, con la licenza di aggiornamento (29349), per un nuovo periodo di dodici mesi.
• Durata: Dodici mesi a partire dall'attivazione.
• Installazioni: Massimo cinque PC. L'hardware Jaltest è sempre necessario per eseguire il software.
• Registrazione: All'attivazione, dopo ogni nuova versione del software, e successivamente ogni sei mesi.
• Acquisto di un modulo aggiuntivo: Un modulo acquistato successivamente viene allineato alla sua licenza attiva; paga in proporzione.
• Mancato rinnovo: La diagnosi continua a funzionare con l'ultima versione installata, ma l'accesso alle informazioni tecniche viene perso. Cojali supporta una licenza scaduta per un anno ancora.

Estensioni opzionali

Oltre al modulo Veicoli Multifunzione, sono disponibili ampliamenti che ordinate separatamente. Non sono necessari per eseguire la diagnostica, ma estendono il supporto, la conoscenza o gli strumenti. Di seguito è riportato ciò che corrisponde ai veicoli multifunzione.

• Jaltest ATS (70809004): Un anno di accesso all'assistenza tecnica in lingua inglese di Cojali, nelle versioni per AGV, MHE, Veicoli Multifunzione e Marine. Il rinnovo è automatico; è possibile recedere per iscritto fino a trenta giorni prima della data di scadenza.
• Jaltest Central Services: Operazioni eseguite dagli specialisti di Cojali, per ogni intervento, come la riprogrammazione di determinate unità di controllo.
• Jaltest University: L'offerta formativa di Cojali, dai corsi base alla formazione avanzata.
• Strumenti Jaltest: Gli strumenti di misurazione e test singoli di Cojali, ordinabili per pezzo.
• Moduli aggiuntivi: Se desiderate aggiungere veicoli commerciali, agricoli, movimento terra, movimentazione interna o navigazione, sarà necessaria un'attivazione software separata e una licenza; vengono sincronizzate con la licenza in corso.

Contenuto della confezione

• 1x Interfaccia Jaltest Link V9 (70001015)
• 1x Kit Multiplo (70002001)
• 1x Jaltest (JDC213.9) | Cavo Adattatore Link V9 26 pin DB26 – 16 pin OBD2 | Interfaccia
• 1x Jaltest (JDC107.9B) | Cavo Adattatore Link V9 – USB-C | Interfaccia
• 1x Jaltest (JDC100) | Cavo Prolunga Link V9 26 pin DB26 (100 cm) | Interfaccia
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29348) | Modulo Veicoli Multifunzione | Attivazione software
• 1x Jaltest (74001012) | Veicoli Multifunzione (Modulo) | Licenza software
